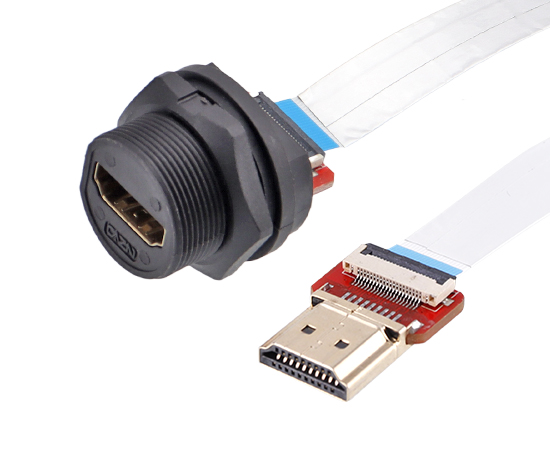

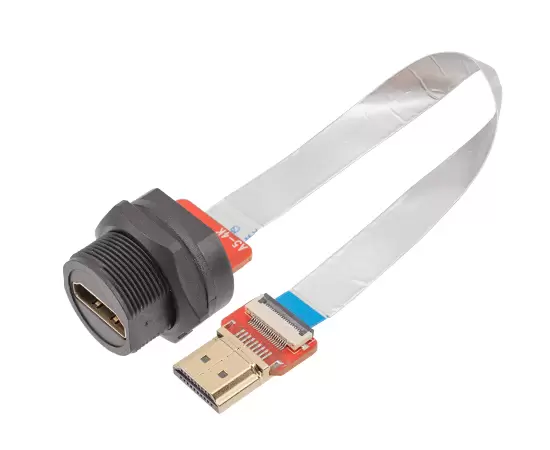

ホーム / 製品 / Eコネクタ / hdmi / バックマウントFFCタイプ / HDMIメスバックマウントストレートHDMI男性FFCタイプ（スレッド）
バックマウントFFCタイプ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| プラスチック材料： | PA66、ナイロン、強化ナイロン、シリコン |
| 金属素材： | 銅の金メッキ |
| カップリング： | ねじれ（t）;銃剣（b） |
| 終了方法： | はんだ、溶接プレート |
| 連絡先抵抗： | 30MΩ |
| 耐久性： | ≥500（サイクル） |
| 絶縁抵抗： | ≥100MΩDC500V |
| 定格現在： | 50 Ma |
| 適用される温度： | -40℃〜 +105℃ |
| 仕様： | 13/16 "-28uns |
| 防水グレード： | IP67 |
電気図

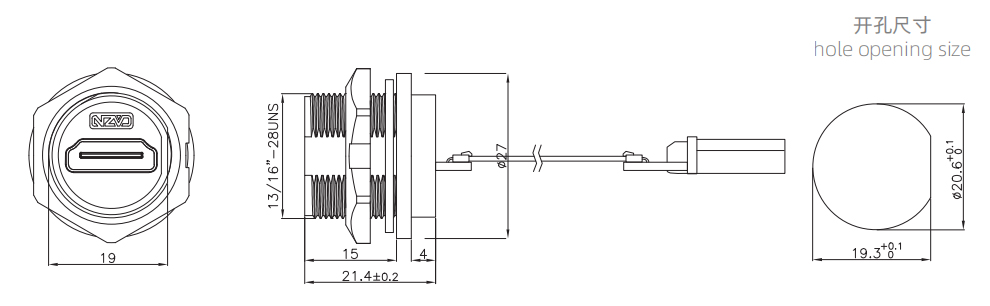

D imension描画
製品の注文
| 製品名 | 基準 | ワイヤーの長さ | p/n | 3Dダウンロード | 2Dダウンロード |
HDMIメスバックマウントストレートHDMI男性FPCタイプ（スレッド） | HDMI 4K | 0.1m | E13T-FH4-PRF/MH4-NRA-0.1FFC | ||
HDMIメスバックマウントストレートHDMI男性FPCタイプ（スレッド） | HDMI 4K | 0.2m | E13T-FH4-PRF/MH4-NRA-0.2FFC |
*他のコロケーションやワイヤーを注文する必要がある場合は、カスタマーサービスに相談してください
