CAZN M8-D コード イーサネット コネクタ (IEC 61076-2-114) は、PROFINET、EtherCAT、および EtherNet/IP アプリケーション向けに設計された 100 Mbps 産業用イーサネット小型接続ソリューションです。スペースに制約のあるオートメーション機器や高密度に分散されたフィールド ノードにおけるネットワーク アクセスのニーズに対応します。 M12-D コネクタと比較して、M8-D ソリューションはコネクタの設置面積を約 30% 削減します。ネジロック、IP67 保護、および振動と電磁干渉に対する耐性を向上させる 360° シールドを備え、最大 100 Mbit/s のデータ転送速度を実現します。

産業オートメーションに M8 イーサネット コネクタを選択する理由

産業用オートメーション機器はますますコンパクトになる一方で、より高いレベルのネットワーク接続が必要になります。 M8-D イーサネット コネクタは、従来の M12 コネクタや RJ45 インターフェイスの取り付けが難しいアプリケーションに特に適しています。

1.限られた機器スペース: 小型分散 I/O モジュール、ロボット エンド エフェクター、コンパクト ビジョン システム、および AGV シャーシには、M12 コネクタを設置するための物理スペースが不十分なことがよくあります。

2.高いノード密度: 3C 電子機器、パッケージング、物流仕分けラインには多数の小型イーサネット ノードが含まれる場合があり、コンパクトなプラグ アンド プレイ インターフェイスの需要が生じます。

3.振動と衝撃：ロボットやモバイル機器は継続的に振動や動きにさらされます。 RJ45 ラッチ接続と比較して、ネジロックはより安全な機械的接続を提供します。

4.強力な EMC 干渉: 周波数コンバータ、サーボ ドライブ、およびその他の産業用機器は、重大な電磁干渉を発生させる可能性があります。完全にシールドされたイーサネット接続により、通信の整合性が維持されます。

5.設置とメンテナンスの効率化: 事前に組み立てられたケーブルアセンブリにより、現場での設置と交換が迅速化され、制御キャビネットの配線作業が軽減され、障害の切り分けが簡素化されます。

完全な M8-D イーサネット システム アーキテクチャ

実用的な M8-D イーサネット ソリューションは、バックボーンとブランチの分散ネットワークとして構成できます。メイン ネットワークでは、M12-D または RJ45 インターフェイスを介して接続された PLC または産業用イーサネット スイッチを使用でき、コンパクトなフィールド ブランチには M8-D ケーブルが使用されます。

典型的なアーキテクチャは次のとおりです。

PLC / 産業用イーサネットスイッチ → M12-D / RJ45 メインネットワーク → M8-D 分岐ケーブル → 分散 I/O / 小型産業用カメラ / EtherCAT スレーブ

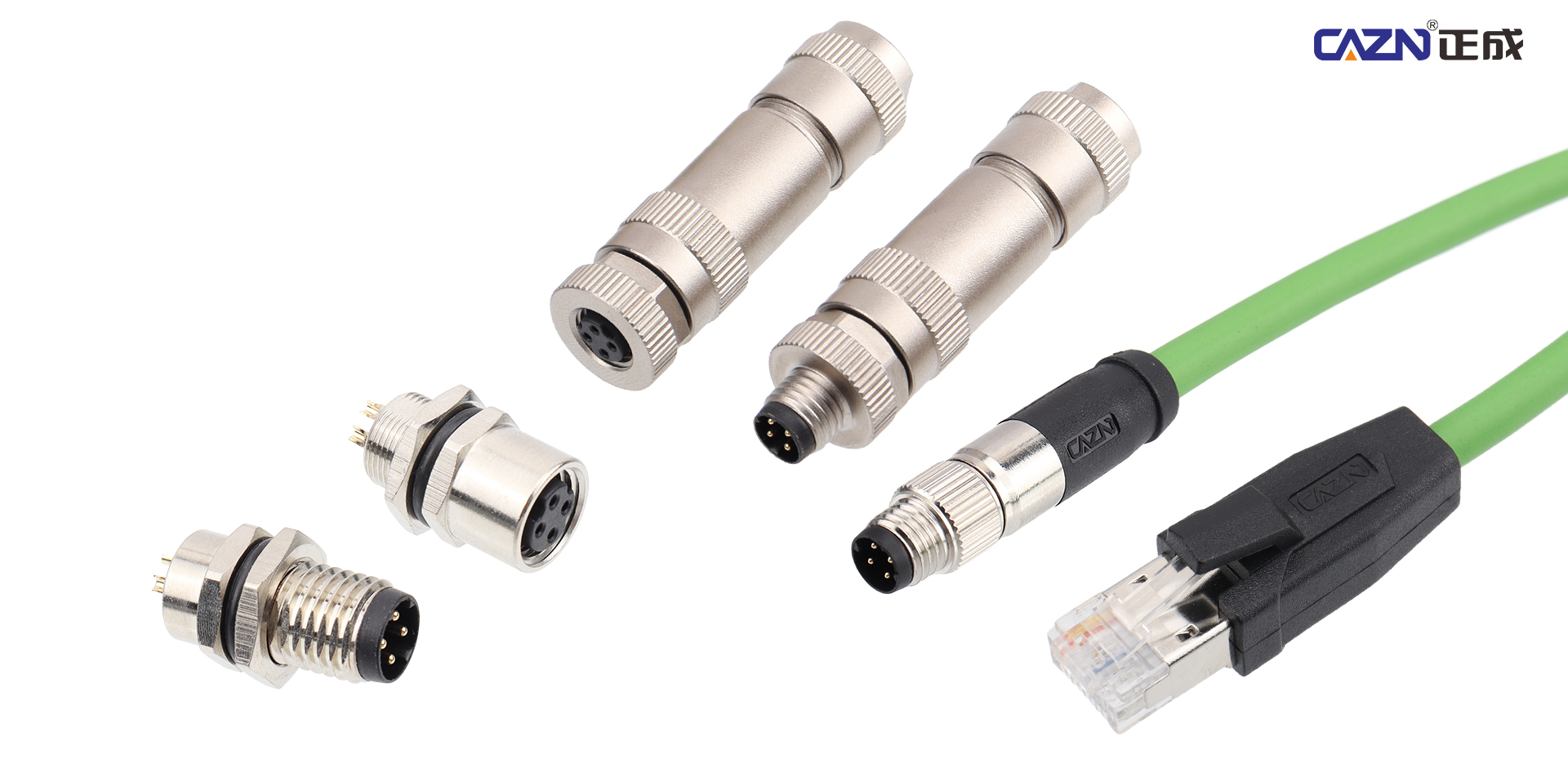

設置要件に応じて 2 つのケーブル構成を選択できます。

プレモールド ケーブル アセンブリは、標準化されたプロジェクトに推奨される選択肢です。 M8-D ストレートまたはライトアングル コネクタは、M8-D-to-M8-D および M8-D-to-RJ45 構成で提供できます。 PUR ハイフレックス ケーブルはドラッグ チェーンや移動用途に適しており、PVC ケーブルは固定設置に適しています。

現場組み立てコネクタは、試運転時や現場配線の変更が必要な場合に役立ちます。ネジ終端により柔軟な取り付けが可能になりますが、シールドは完全な 360° シールド接続で正しく実装する必要があります。

機器統合用に、M8-D パネル コネクタはワイヤはんだ付けまたは PCB 実装構成で利用でき、分散型 I/O モジュール、カメラ ハウジング、その他のコンパクトなデバイスに直接取り付けることができます。

シールドと接地はイーサネットの安定性にとって重要です

産業用イーサネットの性能は、コネクタのデータ伝送能力だけでなく、シールド システムの完全性にも依存します。サーボドライブ、モーター、インバーター、その他の電磁干渉源のある環境で動作する M8-D イーサネット アプリケーションの場合は、360° フルメタル シールドをお勧めします。

一点接地接続のアルミ箔のみを使用すると、高周波シールド性能が不十分になる可能性があり、厳しい条件下では通信エラーやパケット損失が発生する可能性があります。ケーブルの編組シールドは、コネクタのシールド構造にしっかりと継続的に接続する必要があります。

機器フレームは、望ましくないグランド ループ効果を最小限に抑えるために、適切な接地戦略を使用する必要があります。産業用イーサネット ケーブル配線の場合、ケーブル インピーダンスは Cat5e 産業用イーサネット要件に従って 100 Ω ±15% に制御する必要があり、該当するネットワーク構成での総伝送距離は最大 100 m です。

M8-D ねじ接続の場合、推奨締め付けトルクは 0.4 ～ 0.6 Nm です。過度の締め付けは避け、連続的に振動する機器に取り付けられた接続部を定期的に検査し、必要に応じて締め直す必要があります。

応用例 1: ロボットのエンドエフェクター

協働ロボットと産業用ロボットのリストは、M8-D イーサネット コネクタが明らかな省スペースの利点をもたらす優れた例です。ロボットの 6 番目の軸の近くに設置されるグリッパー、コンパクト ビジョン カメラ、力制御センサー、その他のデバイスは、設置スペースが非常に限られていることがよくあります。

90°直角構成の完全シールド M8-D コード コネクタにより、ロボットの手首周りのケーブルの干渉を軽減できます。繰り返しの動きを伴うアプリケーションの場合、PUR ハイフレックス ケーブルとプリモールド コネクタ アセンブリにより、ケーブル管理の信頼性が向上します。

EtherCAT 通信の場合、ケーブルは十分な移動余裕と適切な張力緩和を考慮して配線する必要があります。規定の用途要件に従って、ケーブル外径の 5 倍の最小曲げ半径を維持する必要があります。

アプリケーション 2: AGV および AMR モバイル ロボット

AGV と AMR は、継続的に移動して機械的振動を経験する際に、信頼性の高い通信を必要とします。一般的な接続デバイスには、分散 I/O、ナビゲーションおよびバーコード スキャン モジュール、コンパクト ビジョン ユニット、その他の車載制御コンポーネントが含まれます。

ネジロック付きの IP67 M8-D イーサネット コネクタは、スペースが限られており、耐振動性が重要なコンパクト シャーシへの設置に適しています。直角コネクタは他のコンポーネントとの干渉を避けるのに役立ちますが、PUR ケーブルは繰り返しの移動や厳しい配線条件に対して優れた柔軟性を提供します。

また、ねじ接続は、スナップフィット機構のみに依存するインターフェースと比較して、車両の継続的な振動によって引き起こされる偶発的な外れを防ぐのにも役立ちます。

応用例3：3C、包装、物流自動化

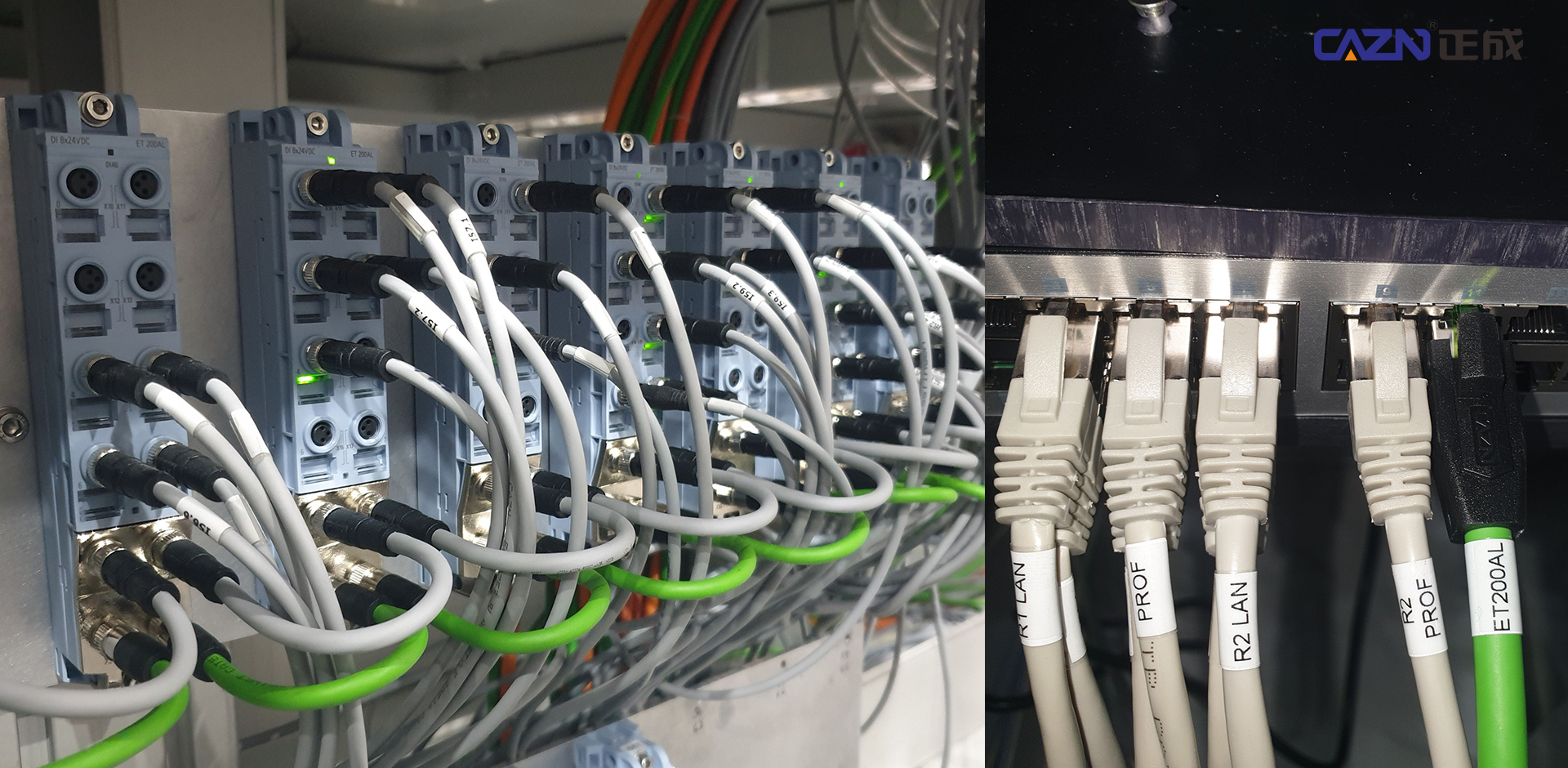

3C エレクトロニクス、パッケージング、物流仕分けの自動生産ラインは通常、高いノード密度と限られた設置スペースを組み合わせています。分散リモート I/O ボックス、コード リーダー、およびコンパクトな画像検査ユニットはすべて、比較的小さな設置面積内でイーサネット接続を必要とする場合があります。

固定ステーションの場合、ストレート M8-D プレモールド ケーブルにより、コンパクトで標準化された接続を実現できます。設置スペースが限られている場合、直角バージョンを使用するとケーブル配線の干渉を軽減できます。ドラッグ チェーンに取り付けられた移動ステーションには、繰り返しの曲げ用に設計された PUR 高屈曲ケーブルを使用する必要があります。

実際のネットワーク アーキテクチャでは、メイン バックボーンの M12 または RJ45 接続を維持しながら、複数の M8-D ブランチがフィールド デバイスに接続できます。このアプローチにより、I/O エンクロージャのサイズが削減され、機器の統合が簡素化され、個々のフィールド ノードの迅速な交換が容易になります。

アプリケーション 4: コンパクトな機器へのイーサネットの統合

試験装置、小型の専用機械、その他のコンパクトなシステムの場合、多くの場合、イーサネット インターフェイスを装置の筐体に直接統合する必要があります。

M8-D PCB パネル コネクタは、大きな RJ45 開口部を必要とせずに、外部産業用イーサネット インターフェイスを提供できます。意図した EMC 性能を維持するには、金属シールドを機器のシャーシに適切に接続する必要があります。

この構成は、機器設計者がコンパクトな筐体を維持しながら、機械的に安全な産業グレードのイーサネット インターフェイスを提供する必要がある場合に特に役立ちます。

CAZN M8-D: 産業用イーサネット向けのコンパクトな接続

産業用イーサネットの拡大に​​より、コンパクトで信頼性が高く、スケーラブルな接続ソリューションに対する需要が高まっています。 CAZN の M8 シリーズは、ねじロック、コンパクトな寸法、IP67 保護、および産業用イーサネット データ送信用に設計された構成により、この要件に対応します。

M8-D コード コネクタは DIN EN 61076-2-114 に準拠しており、設置スペース、機械的セキュリティ、および信頼性の高い通信がすべて重要となる用途向けに設計されています。そのコンパクトなフォームファクタは、小型センサー、分散型 I/O、ロボット エンド エフェクター、モバイル機器、およびその他のスペースに制約のある自動化デバイスに特に適しています。

技術仕様

CAZN M8-D コード イーサネット コネクタは、対称の金メッキ接点配置を持つ 4 つの D コード接点を使用します。このコネクタは、定格電圧 48 V / 60 V AC/DC、定格電流 4 A、動作温度範囲 -25 °C ～ +80 °C で、500 回を超える嵌合サイクルをサポートします。

CAZN は、シールド付きネジ終端バージョンと、ケーブル シールドを備えたプレモールド ケーブル アセンブリの両方を提供します。利用可能なケーブル出口の直径の範囲は 4 mm ～ 5.5 mm、サポートされる導体サイズの範囲は 0.14 mm² ～ 0.5 mm² です。プリモールド ケーブル構成では、0.25 mm² (AWG 24) の導体を使用します。

イーサネット データ伝送に加えて、M8 D コード ハイブリッド コネクタは、IEEE 802.3at PoE+ 要件に従って、接続されたデバイスへの電力供給をサポートでき、コンパクトな産業オートメーション システム内でのデータと電力の接続を可能にします。

設置スペースが限られているものの、イーサネット性能、EMC保護、耐振動性、メンテナンス効率が依然として重要なオートメーション機器の場合、CAZN M8-Dコードは、最新の分散型オートメーションネットワーク向けのコンパクトな産業用接続アプローチを提供します。
