カズン | M8-Bコードコネクタ

CAZN M8-B コード コネクタは、B コーディングと 5 ピン構成を特徴とする M8 丸形コネクタ ファミリ内の特定のタイプです。この設計により、コンパクトな設置スペースで信頼性の高いフィールドバス通信を必要とする産業オートメーション用途に特に適しています。

IEC 61076-2-104 に準拠した M8-B コードは、主に PROFIBUS-DP フィールドバス アプリケーション向けに位置付けられた固定 5 コア小型コネクタです。機械的なキーイングにより、A コードおよび D コード コネクタとの誤った嵌合を防止します。設置スペースが非常に限られているフィールドバスノード向けに設計されています。 M8-A および M8-D コネクタと比較すると、M8-B コードの市場規模ははるかに小さいですが、M12-B コードは依然として PROFIBUS の主流のコネクタ ソリューションです。

コア仕様

コーディング: B コード、専用 5 ピン キーイング構成

プロトコル: RS-485 差動バス通信に基づく PROFIBUS-DP。イーサネット伝送には適していません

定格電圧：AC/DC30V

定格電流: 3A

保護: IP67 (適切に嵌合およびロックされた場合)

動作温度: -25°C ～ +80°C

嵌合サイクル: ≥500

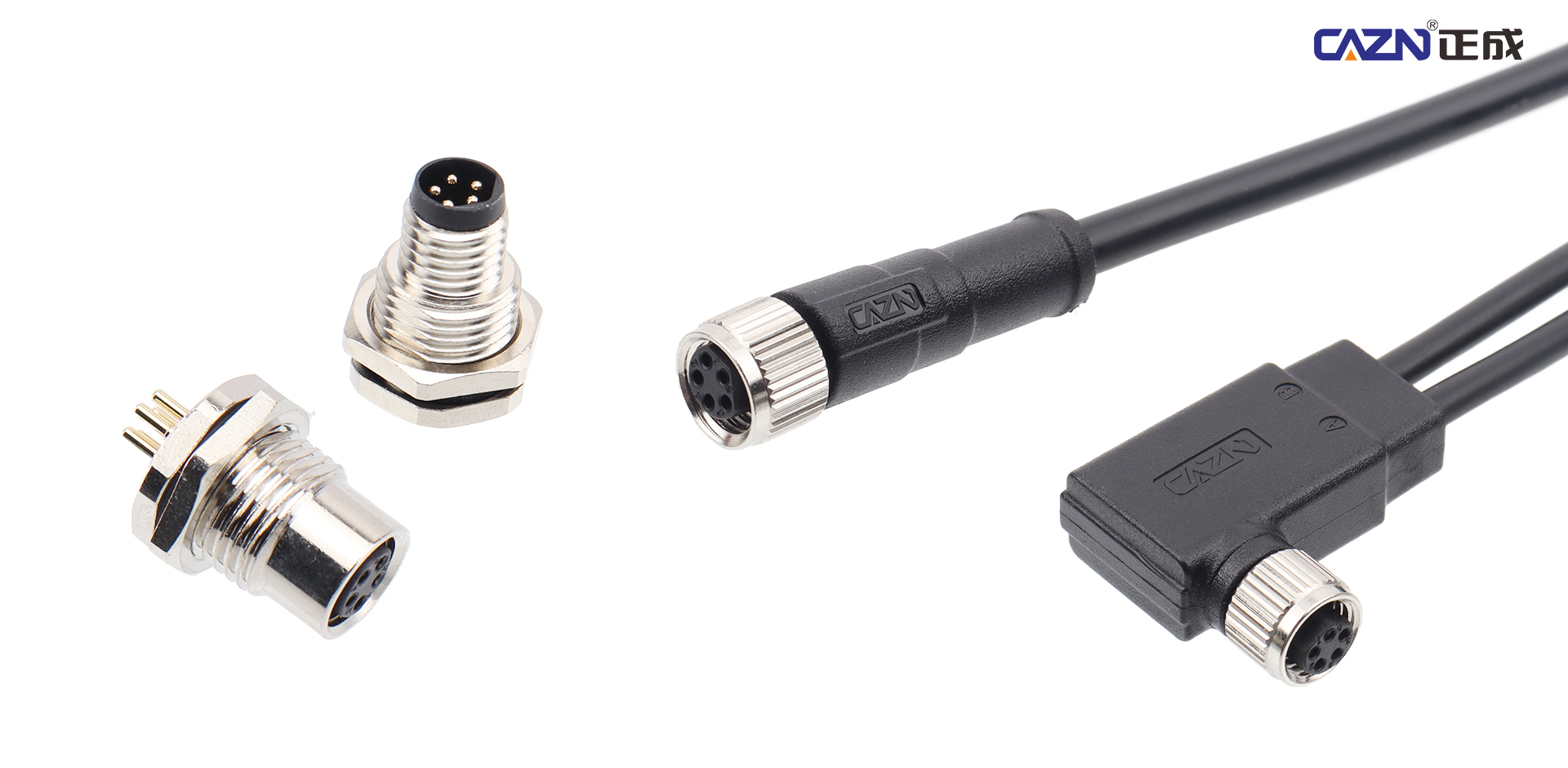

構成: ストレートおよび 90° 直角バージョン。オスとメスのコネクタ。プレモールド ケーブル アセンブリ、フィールド アセンブリ バージョン、および PCB パネル コネクタ

シールド: 主に信頼性の高いフィールドバス伝送用に、シールド付きバージョンが利用可能

伝送距離: PROFIBUS のボーレートに応じて、該当するバス速度で最大 500 m の距離

Bコーディングとは何ですか?

M8-B コード コネクタの特徴は、B コーディングです。コーディング メカニズムは機械的な極性を提供し、互換性のないコネクタ タイプが誤って挿入されるのを防ぎます。

B コードのインターフェイスには、ソケットの一致する溝に対応する独特の非対称の突起があります。この物理的なキーイングにより、A コードや D コードなどの他の M8 コーディング タイプとの誤った嵌合が防止され、設置およびメンテナンス時の配線エラーの削減に役立ちます。

IEC 61076-2-104 によると、B コード M8 コネクタのキー位置は通常、7 時の位置付近にあります。このコーディング構造は、複数の M8 コネクタ タイプが近接して設置される可能性がある産業環境で特に役立ちます。

M8-B はなぜ 5 ピンを使用するのですか?

M8-B コード コネクタは主に 5 ピンで構成されており、PROFIBUS-DP および関連するフィールドバス接続要件に必要な接点を提供します。

5 ピン構成も重要な選択指標です。既存のオートメーション システム用の M8 コネクタを評価する場合、5 ピン + B コードの組み合わせは M8-B コード設計を強く指します。

ただし、コネクタの互換性を判断するためにピン数だけを使用しないでください。設置前に、コーディング、電気仕様、プロトコル、および機器のインターフェイスをすべて検証する必要があります。

M8-B コード対 M8-D コード対 M8-A コード

3 つのコネクタ タイプは、明らかに異なる通信および自動化機能を提供します。

M8-B コード: 5 ピン、主に PROFIBUS-DP / RS-485 フィールドバス アプリケーション用。

M8-D コード: 4 ピン、PROFINET、EtherCAT、および EtherNet/IP アプリケーションを含む 100 Mbps 産業用イーサネット用に設計されています。

M8-A コード: 通常は 3 または 4 ピンで、フィールドバスやイーサネット通信ではなく、一般的なセンサー I/O および電源接続によく使用されます。

この区別は、既存のコネクタを交換する場合、またはコンパクトな自動化デバイスを設計する場合に重要です。 M8-B コード コネクタは、電気インターフェイスと通信プロトコルが根本的に異なるため、単純に M8-D コード コネクタで置き換えることはできません。

M8-B コードコネクタの代表的な用途

M8-B コード コネクタの主な用途は、PROFIBUS-DP フィールドバス通信です。専用のシールドまたはフィードバック接続を必要とする特定のセンサーおよびサーボドライブ システムでも使用できます。

一般的な機器には、自動倉庫およびコンベヤ システム、産業用ロボット、分散型 I/O ボックス、スイッチ、アクチュエータ、およびさまざまな産業用オートメーション制御デバイスが含まれます。

このコネクタは、従来の M12-B コード コネクタが物理的に大きすぎる機器に PROFIBUS インターフェイスを統合する必要がある場合に特に役立ちます。

コンパクトな PROFIBUS-DP アプリケーション

M8-B コードは、今日のオートメーション市場において比較的特殊な選択肢です。新しいオートメーション プロジェクトの場合、PROFINET や EtherCAT などの産業用イーサネットが必要な場合は、一般に M8-D コードの方が適切ですが、PROFIBUS-DP ネットワークでは M12-B コードの方が依然として一般的なオプションです。

M8-B は、スペースに制約のある特定の用途で特に役立ちます。たとえば、コンパクトな分散 I/O モジュールには、M12-B インターフェイス用の十分なパネル スペースがない場合があります。 M8-B コネクタは、装置の設置面積を小さくしながら、必要な PROFIBUS-DP インターフェイスを提供できます。

また、RS-485 PROFIBUS-DP 出力を備えたコンパクトなレガシー フィールドバス センサー、エンコーダ、その他のデバイスにも搭載されています。一部の機器アーキテクチャでは、M8-B が内部で使用され、M8-B-to-M12-B ケーブル アセンブリが外部 PROFIBUS トランク ネットワークへの移行を提供する場合があります。

産業環境向けの機械設計

産業用コネクタの機械的構造は、電気的インターフェースと同じくらい重要です。 M8-B コードは、ねじロック機構を使用して嵌合接続を固定し、振動や機械的動きにさらされる機器の接続の安定性を維持します。

適切に嵌合してロックすると、コネクタは IP67 保護を達成でき、該当するテスト条件下で粉塵や一時的な浸水に対する耐性が得られます。このため、コネクタが産業汚染物質や湿気にさらされる可能性がある現場に設置されるオートメーション機器に適しています。

ストレートおよび 90° 直角構成も利用できるため、コネクタはさまざまなケーブル配線要件に適応できます。コンパクトな機器では、直角バージョンはケーブルの干渉を軽減し、限られた設置スペースを有効に活用できます。

CAZN: 産業オートメーション向けの完全な M8 接続

オートメーション機器が小型化し、フィールドノードがますます高密度になるにつれて、接続ソリューションはコンパクトなサイズと信頼性の高い通信パフォーマンスの両方を提供する必要があります。 CAZN は、完全な M8-A コード、M8-B コード、および M8-D コード範囲をカバーし、センサー I/O および電源接続から PROFIBUS-DP フィールドバス通信および 100 Mbps 産業用イーサネットまでのさまざまな要件をサポートします。

CAZN は、プレモールド ケーブル アセンブリ、フィールド アセンブリ コネクタ、PCB パネル コネクタ、カスタマイズされたケーブル ハーネスなど、複数のコネクタとケーブル構成を提供します。この製品ポートフォリオは、IP67 保護、360° シールド、ねじロックを組み合わせて、振動、湿気、電磁干渉を伴う厳しい産業環境に対応します。

これらの M8 ソリューションは、互換性と信頼性の高い接続に関して関連する IEC 規格に従いながら、ロボット エンド エフェクター、AGV、3C 生産ライン、コンパクト I/O モジュール、その他のスペースに制約のある自動化機器に統合できます。

CAZN は、標準の M8 コネクタ製品に加えて、OEM/ODM カスタマイズ、コネクタ選択評価、および完全なケーブル ハーネス ソリューションを提供します。 CAZN は、標準化された製品とアプリケーション固有の接続サービスを組み合わせることで、産業用配線を簡素化し、フィールド接続の障害を減らし、オートメーション通信および信号ネットワークの保守性を向上させるのに役立ちます。

M12-B コード コネクタが大きすぎるコンパクトな PROFIBUS-DP ノードの場合、CAZN M8-B コード コネクタは、スペースに制約のある産業機器における信頼性の高いフィールドバス接続のための専用の 5 ピン B コード インターフェイスを提供します。
