コネクタ: スマート ホーム アプライアンス接続のハードウェア基盤

オーブンが始動すると、レンジフードのスイッチが自動的にオンになります。周囲の温度と湿度が変化すると、給湯器はそれに応じて温度を調整します。家を出るときに 1 つのコマンドを実行するだけで、接続されているすべてのアプライアンスが順番にスタンバイ保護モードに入ることができます。これらのシームレスなスマート ホーム シナリオは、完全にインテリジェント ホーム コントロール システムによって推進されているように見えますが、その背後には、見落とされがちだが重要なコンポーネントであるコネクタが存在します。

コネクタは、スマート家電システム間の電源供給と信号伝送のための物理インターフェイスとして、電子制御ユニット、センサー、通信モジュール間に信頼性の高いリンクを確立します。これらにより、さまざまな製品カテゴリのアプライアンスがハードウェア レベルの接続と協調動作を実現できるようになります。

成熟したスマート ホーム エコシステムは、階層化されたアーキテクチャに依存しています。ハードウェア レベルでは、コネクタは物理的な相互接続の基盤を確立します。中間層はマルチプロトコル通信とデータ送信を処理し、上位層はインテリジェントなホーム オペレーティング システムに依存して意思決定を行い、シナリオを調整します。個々の家電製品から家中の接続デバイスの統合ネットワークまで、コネクタはあらゆる段階で不可欠です。

コネクタ: 内部スマート アプライアンス接続の基盤

個々のスマート アプライアンスの内部では、UART ターミナル コネクタと FPC ボード コネクタがメイン コントロール ボードと IoT モジュール、センサー、モーター ドライブ ユニットを橋渡しします。 Wi-Fi、ZigBee、UMesh などの無線通信モジュールをアプライアンスのメイン コントローラーに接続し、温度測定値、動作ステータス、その他のデータの収集と交換を可能にします。

このハードウェア統合により、冷蔵庫、洗濯機、組み合わせスチーム オーブンの接続機能の基盤が提供されます。 IPEX RF 同軸コネクタは、ワイヤレス モジュールとアンテナ間に安定した無線周波数接続を提供し、スマート ホーム ネットワーク全体で信頼性の高いワイヤレス通信を維持するのに役立ちます。

画像 1: スマート家電の接続

要求の厳しいキッチンやバスルーム環境向けの防水コネクタ

キッチンやバスルームの環境では、コネクタが湿気、結露、グリース、温度変動にさらされます。このような条件下で動作する外部センサー ノードの場合、M8 および M12 IP67 定格の丸型コネクタが実用的な接続ソリューションを提供します。

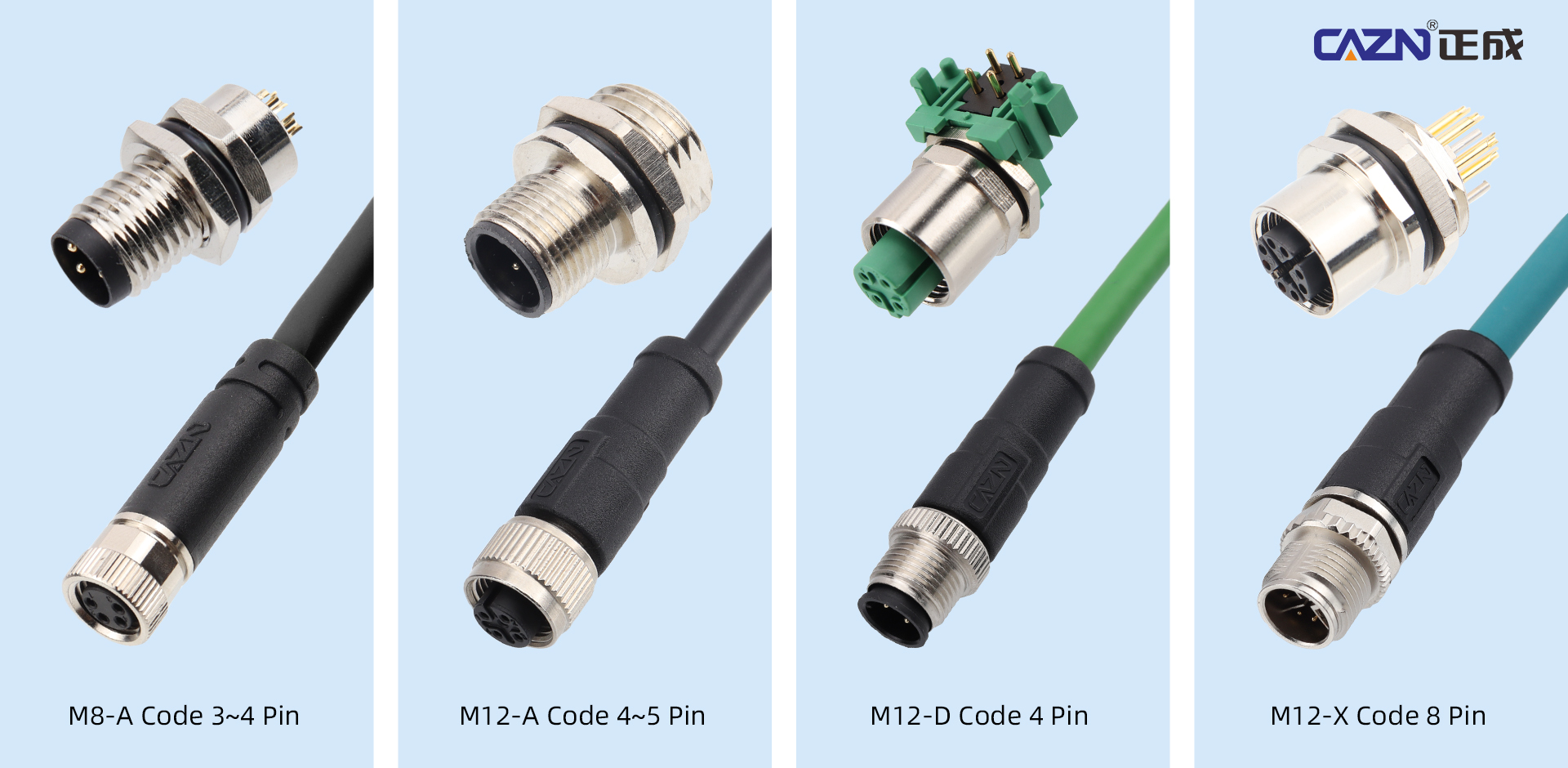

A コードの M8/M12 コネクタは、温度、湿度、および人感センサーの電源供給と信号取得に適しています。 D コード M12 コネクタは 100 Mbps イーサネット通信をサポートし、8 ピン X コード M12 コネクタは高速データ伝送のためのギガビット イーサネットをサポートします。これらの構成は、複数の相互接続デバイスを備えた商用スマート キッチンに特に関連します。

中央制御ゲートウェイおよび業務用厨房機器の通信バスには、シールド付き RJ45 コネクタと RS485 端末コネクタが安定した有線接続を提供します。適切なシールドと配線の設計は、起動時や動作中にコンプレッサー、モーター、その他の機器によって生成される電磁干渉を軽減し、通信の信頼性を向上させ、信号エラーや意図しない制御コマンドのリスクを軽減します。

ハードウェアをインテリジェント ホーム コントロール システムに接続する

物理接続層の上では、UHomeOS インテリジェント ホーム コントロール システムが中央調整プラットフォームとして機能します。 PLC-Mesh、ZigBee 3.0、イーサネットなどの複数の通信プロトコルをサポートしており、さまざまなコネクタ タイプを介して伝送される信号を統一されたスマート ホーム接続標準に統合できます。

このアーキテクチャにより、さまざまな製品カテゴリのアプライアンスが通信し、その動作を調整できるようになります。外部のインターネット接続が中断された場合でも、ローカル ゲートウェイは確立された物理通信リンクを通じて事前定義された自動化シナリオを実行し続けることができ、重要なスマート ホーム機能の維持に役立ちます。

このアーキテクチャの信頼性は、ソフトウェアの互換性だけでなく、基盤となるハードウェア接続の安定性にも依存します。コネクタを適切に選択すると、電力、制御信号、通信データがデバイス間で一貫して送信されるようになります。

スマートホームアプライアンスのコネクタ信頼性要件

スマート家電は、高温、熱サイクル、継続的な振動、湿気、グリース汚染を伴う環境で動作します。これらの条件により、コネクタの材質、接触性能、機械設計、電磁適合性に対して厳しい要件が課されます。

アプライアンス固有のアプリケーション向けに、CAZN は実際の動作環境と電気要件を考慮したコネクタ選択ソリューションを提供します。主な考慮事項には、熱サイクル後の変動が最小限に抑えられた安定した接触 抵抗、UL94 V-0 難燃性材料、該当する RoHS および REACH 環境要件への準拠が含まれます。

また、ロッキング丸型コネクタは、長期使用時の緩みを防ぐために、信頼性の高い嵌合保持力と挿抜耐久性を提供する必要があります。モーターやコンプレッサーの近くにあるアプリケーションの場合、シールド コネクタ構造は電磁干渉 (EMI) を抑制し、通信エラーや機器の予期しない動作のリスクを軽減します。

家電製品がより薄く、より高度に統合されるにつれて、コンパクトなコネクタ設計も同様に重要になります。スペース効率の高いインターフェースにより、信頼性の高い電気接続と便利な組み立てを維持しながら、制御基板のレイアウトを最適化できます。

スマート アプライアンス アプリケーションにわたる包括的な接続ソリューション

統合されたスマート キッチンやインテリジェント バスルームから、業務用厨房機器ネットワークやスマート農業機器に至るまで、コネクタ ソリューションは幅広い接続要件をサポートします。これには、内部電子制御接続、有線センサー ネットワーク、高速ゲートウェイ通信が含まれます。

アプリケーション シナリオが異なれば、異なるコネクタ構成が必要になります。内部制御ボードはコンパクトな FPC および UART インターフェイスを優先する場合がありますが、露出センサーには防水 M8/M12 接続が必要です。高速通信ネットワークは、必要な伝送速度と設置環境に応じて、X コード化された M12 インターフェイスまたはシールドされた RJ45 インターフェイスに依存する場合があります。

適切に設計されたコネクタ システムは、これらのさまざまなインターフェイスを信頼性の高いハードウェア アーキテクチャに統合します。その結果、アプライアンス間の通信の一貫性が高まり、自動化シナリオの信頼性が高まり、接続された環境全体での統合が向上します。

スマート家電が進化し続けるにつれて、ハードウェアの接続要件はますます厳しくなります。 CAZN は、環境保護、電磁適合性、小型設計に引き続き注意を払いながら、スマート アプライアンス アプリケーション向けのコネクタ技術の進歩に取り組んでいます。 CAZN は家電メーカーと緊密に連携することで、コネクテッド リビングのハードウェア基盤を強化し、次世代のインテリジェント ホーム エコシステムをサポートすることを目指しています。

コネクタ選択ガイド | CAZNによるスマート家電アプリケーション

適用可能なアプリケーション: スマート家電、キッチンおよび浴室のセンサー、家庭全体のゲートウェイ、業務用厨房機器ネットワーク。

スマートホームアプライアンスの主要なコネクタ選択要件

環境保護: キッチンやバスルームの露出センサーの場合は、湿気、結露、およびグリースの暴露に対処するために、IP67 保護を備えた M8/M12 コネクタのロックを優先してください。

EMC 性能: モーターやコンプレッサーの近くに取り付けられたコネクタには、機器の起動時および動作時の電磁干渉を軽減するために、適切なシールド構造が組み込まれている必要があります。

機械的耐久性：挿抜耐久性1,000回以上をご指定ください。熱サイクル後の接触抵抗の変動は、合意されたテスト条件に従って 10 mΩ 以内に制御する必要があります。

材料への準拠: 必要に応じて UL94 V-0 難燃性材料を選択し、適用される RoHS および REACH 要件への準拠を確認して、家電製品の安全性と環境基準をサポートします。

取り付けの柔軟性: PCB に取り付けられたコネクタ レセプタクルは、適切な SMT または背面取り付け構成をサポートする必要があります。組み立て済みのケーブル ハーネスは、機器のレイアウトや設置上の制約に応じて、ストレート コネクタまたは直角コネクタを指定できます。

CAZN – 産業用接続テクノロジーの専門家

家電製品の内部配線から防水センサー接続や高速通信インターフェースに至るまで、CAZN は産業用接続製品とカスタマイズされたソリューションを提供して、スマート家電の進化する要件をサポートします。信頼性の高いスマートな生活は、信頼性の高いハードウェア接続から始まります。
