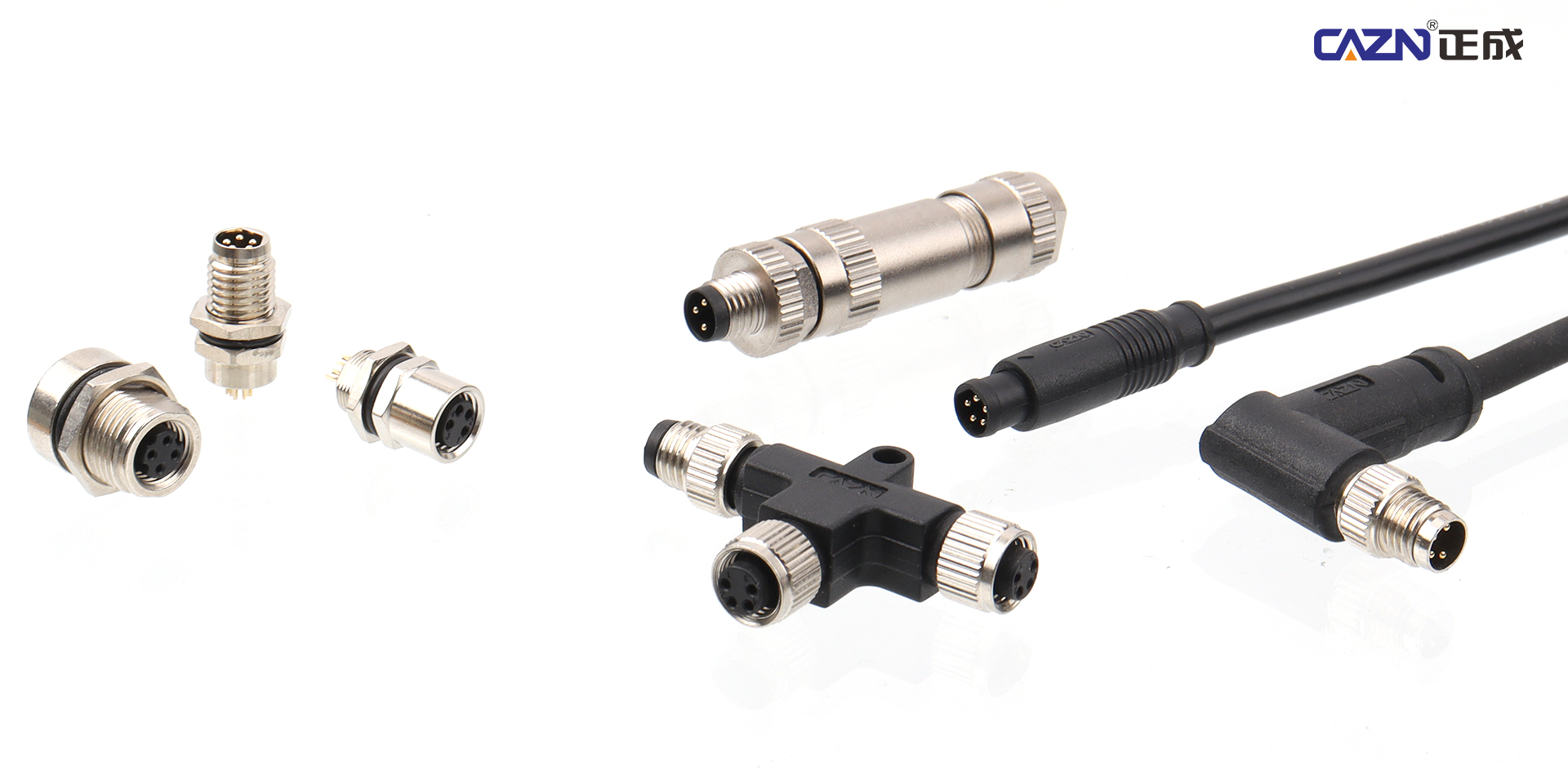

M8 コネクタは、外径 8 mm のコンパクトな円形の産業用コネクタです。これらは、コンパクトなサイズ、IP67/IP68 保護、耐振動性、高温および低温に対する耐性、配線の簡素化などの重要な利点を提供します。これらは、限られた設置スペースや要求の厳しい動作環境での信号および低電圧電源接続用に設計されています。 M8 コネクタは、産業オートメーション、ロボット工学、新エネルギー システム、医療機器、スマート ロジスティクスなどのアプリケーションで広く使用されており、小型精密機器にとって不可欠な接続ソリューションとなっています。

1. 産業オートメーション — コアアプリケーション

産業オートメーションにおける基本的な接続コンポーネントとして、M8 コネクタは主にコンパクトなセンサーや制御モジュールの信号伝送に使用されます。これらは、スペースに制約のあるさまざまな自動化システムに適しており、従来の端子配線を置き換えて、機器の安定性とメンテナンス効率を向上させることができます。

一般的なアプリケーションには、近接スイッチ、光電センサー、温度/圧力/流量センサー、変位センサーなどの小型センサーのほか、小型ソレノイドバルブ、小型空気圧シリンダー、エンコーダー、PLC分散I/Oモジュール、フィールドバス制御ユニット、工作機械検査ポイント、自動生産ラインの検査モジュールなどがあります。

M8 コネクタは、パネルのスペースが限られており、軽量の配線が必要で、信号回路の数が比較的少ない用途に特に適しています。密閉接続構造により、産業環境における塵埃、湿気、油汚れによる配線障害の軽減に役立ちます。

M8 コネクタは、多くの小型産業用センサーの標準インターフェイスとして機能し、信号伝送と電源供給の両方を提供します。

注: 3 ～ 5 接点の A コード構成は、24V DC 電源と信号伝送をサポートするために一般的に使用されます。

2. 産業用ロボットとスマートモバイル機器

M8 コネクタは、高い耐振動性、柔軟性、コンパクトな寸法を備えており、限られた内部スペースやロボット機器の動的動作環境に最適です。

軽量の産業用ロボット アームや協働ロボットでは、M8 コネクタは、エンドエフェクタ、ジョイント センサー、サーボ モーター エンコーダへの信号および電源接続に使用されます。 6 接点構成は電力伝送と信号伝送の両方に対応でき、シールドされた金属ハウジング設計により、連続的な機械的動作によって引き起こされる干渉を軽減できます。

M8 コネクタは、AGV や AMR の障害物検出センサー、走行信号モジュール、ステータス監視インターフェイスなどにも広く使用されています。コンパクトな設計と耐振動接続により、高頻度の動作中に安定した電気接続が維持され、振動による接触不良のリスクが軽減されます。

さまざまなコーディング構成により、M8 コネクタはさまざまなレベルの産業用通信をサポートできます。

注: D コード コネクタは、イーサネット差動信号の正しい接続を確保し、機器に損傷を与える可能性がある誤った嵌合を防止するために、機械的なキー構造を使用しています。

3. マシンビジョンおよび精密検査装置

M8 コネクタは、信頼性の高い信号伝送が必要なコンパクト マシン ビジョン システムや高精度データ収集機器に安定した接続ソリューションを提供します。

一般的なアプリケーションには、小型産業用カメラ、ビジョン照明システム、画像取得モジュールなどがあり、M8 コネクタは電源およびトリガー信号インターフェイスに使用できます。シールド構成は電磁干渉に対する耐性を向上させ、高精度イメージング システムでの安定した伝送をサポートします。

M8 コネクタは、半導体パッケージング装置、ウェーハ検査システム、小型センサー インターフェイス用の精密検査機器でも使用されています。サイズがコンパクトなため、装置が高精度、限られた設置スペース、および管理された清浄度を必要とする半導体製造環境に適しています。

4. 新エネルギーと屋外スマート機器

強力な屋外保護機能を備えた M8 コネクタは、新エネルギーやスマート屋外機器に見られる要求の厳しい屋外環境に適しています。

太陽光発電およびエネルギー貯蔵システムでは、M8 コネクタをストリング監視モジュール、周囲温度および湿度センサー、光センサーへの信号接続に使用できます。保護設計により、屋外の温度変化、雨、その他の環境への暴露に耐えることができます。

M8 コネクタは、LED ディスプレイ、屋外スマート照明制御、景観照明、モジュール相互接続と信号制御用の屋外セキュリティ カメラでも広く使用されています。

IP67 定格の構成は、雨、塵、太陽光への暴露に耐えることができるため、屋外機器の安定した動作を長期間維持できます。

5. 食品、医療、実験装置

耐水性、耐腐食性、および洗浄可能な環境への適合性を備えた M8 コネクタは、厳しい衛生要件または洗浄要件の下で動作する機器で使用できます。

食品加工では、M8 コネクタは、CIP 洗浄システム、充填装置のバルブ位置検出、食品包装機械のセンサーおよび制御インターフェイスに使用されます。ステンレス鋼の構成と高い保護等級の組み合わせにより、頻繁な水洗いや洗浄液や消毒液への曝露に耐えることができます。

医療機器や実験室機器では、M8 コネクタは、ポータブル医療検査装置、ハンドヘルド超音波装置、血中酸素モニター、マイクロ流体チップ システムのプローブ接続によく使用されます。

金メッキ接点は低レベルの生体電気信号を安定して伝送することができ、環境に優しい適切な材料は小型の精密医療機器の安全要件をサポートできます。

6. スマート物流と自動小売機器

M8 コネクタは、物流オートメーションやマテリアル ハンドリング機器に見られる高密度配線と高周波動作条件に適しています。

一般的なアプリケーションには、スマート コンベア システム、仕分け機、小包スキャン装置に取り付けられたセンサー、計数モジュール、リミット スイッチなどがあります。

M8 コネクタはコンパクトなサイズなので、コンベアや仕分け機器で一般的に見られる密に配置された配線レイアウトに適合します。これにより、ケーブルの配線が簡素化され、メンテナンスの困難さが軽減されます。

耐摩耗性や耐振動性にも優れているため、長期間連続稼働する物流機器にも適しています。

7. 自動車および建設機械

M8 コネクタは、小型自動車用電子制御システムや建設機械の監視モジュールにも使用されています。

自動車用途では、小型車両センサー、駐車支援カメラ、車両 ECU の小信号インターフェースに使用できます。その設計は、車両運転中の振動や運転温度の変化に耐えることができます。

建設機械、鉱山機械、鉄鋼生産設備では、M8 コネクタは油圧機械、圧力伝送器、設備状態監視センサーなどに使用できます。これらのアプリケーションには、正確な機器データの取得をサポートしながら、要求の厳しい産業環境でも確実に動作できる接続ソリューションが必要です。

注: M8 コネクタは、3 接点、4 接点、5 接点バージョンなどのさまざまな接点数や、A コード、B コード、D コード設計などのさまざまなコーディング オプションで構成できます。これらの構成は、電力と信号の伝送、双方向通信、フィールドバス通信など、さまざまな電気機能をサポートします。実際のアプリケーションでは、機器のインターフェースと必要な伝送機能に応じてコネクタを選択する必要があります。

M8 コネクタ選択クイックガイド

結論

M8 コネクタは主に、厳しい環境条件下で低電力、小および中信号接続を必要とするコンパクトな機器向けに設計されています。一般的に高電流および高密度信号アプリケーションに関連する M12 コネクタと比較して、M8 コネクタは、コンパクトなインテリジェント機器および精密産業システム向けの軽量で高精度な接続に重点を置いています。

さまざまな接点構成により、M8 コネクタはさまざまなアプリケーション要件に対応できます。 3 接点および 4 接点バージョンは標準センサーや照明制御信号に一般的に使用され、6 接点および 8 接点構成はロボット工学や精密検査装置の複数の信号回路をサポートできます。

機器設計者にとって、適切な M8 コネクタを選択するには、設置スペース、電気的機能、コーディング、コンタクト数、環境保護、電磁干渉、およびケーブル配線要件を考慮する必要があります。これらの仕様を適切に組み合わせることで、CAZN M8 コネクタは、幅広い産業用およびインテリジェント機器のアプリケーションにコンパクトで信頼性の高い接続ソリューションを提供できます。
