CAZN カスタム M12 現場組立コネクタ: モジュラー ソリューション

産業オートメーションが進歩し続けるにつれて、M12 丸型コネクタはセンサー、アクチュエーター、産業用カメラ、ロボット、インテリジェント機器の標準接続ソリューションになりました。 IEC 61076-2-101 国際規格に基づいた標準化された M12 コネクタは、一貫したねじ切り、IP67 保護、互換性を提供し、数十年にわたって機器の配線の複雑さと調達コストを大幅に削減します。しかし、スマート製造、新エネルギー、スマート農業、マシンビジョンのアプリケーションが進化し続けるにつれて、標準のコネクタ構成では、コンパクトな機器構造、過酷な動作環境、混合信号伝送などの特定の要件を満たすことができなくなりつつあります。

標準コンポーネントにより接続が可能になります。カスタマイズされたコンポーネントにより、アプリケーションに適合します。汎用製品からアプリケーション固有の非標準カスタマイズへの進化は、M12 コネクタ業界における明らかなトレンドとなっています。 CAZN は、産業用接続に特化した国家レベルのハイテク企業で、10 年以上にわたるコネクタの研究開発と製造の経験を活用して、カスタム M12 現場組み立てコネクタ ソリューションを提供しています。

CAZN は、非標準製品用にまったく新しい金型を開発するという従来のルートに従うのではなく、標準 M12 インターフェイスを中心に構築されたモジュール式アセンブリ アーキテクチャを採用しています。このアプローチは、国際的な互換性とプロジェクト固有のカスタマイズを組み合わせて、パフォーマンス、リードタイム、コストのバランスをとりながら、機器メーカーにワンストップの ODM 接続ソリューションを提供します。

標準コンポーネントの制限がモジュールのカスタマイズを促進

従来の標準 M12 コネクタには、ピン数、コーディング、ケーブル出口方向、ケーブル材質、およびシールド構造に関する事前定義された仕様が付属しています。これらの固定構成は、最新の機器の進化する要求に対応するのが難しい場合があります。

• コンパクトなロボットジョイントとセンサーモジュール：標準的なストレートコネクタは、狭い設置スペースでは周囲の構造物と干渉する可能性があります。

• 高速マシン ビジョン システム: 従来の M12 D コード コネクタは、要求の厳しい高速通信アプリケーションに必要なシールドおよび伝送性能を提供できない場合があります。

• 新エネルギー農業機械および屋外機器: 極端な温度、油、紫外線への耐性を備えた特殊なケーブルが必要になる場合があります。

• 高度に統合された機器: 電力と信号の伝送の組み合わせ、またはさまざまな機能向けにカスタマイズされたピン割り当ては、標準のピン構成ではサポートされない場合があります。

• 医療機器および食品加工機器: ジャケットの素材と化学洗浄および消毒に対する耐性に特別な要件が適用される場合があります。

従来の完全にカスタマイズされたソリューションでは、まったく新しい金型が必要になることが多く、多額の工具投資と開発サイクルが数か月に及ぶ場合があります。これにより、プロジェクトのコストと設計の反復に伴うリスクの両方が増加します。

CAZN の M12 現場組立コネクタは、モジュラー設計アプローチを通じてこれらの課題に対処します。 M12 の外ねじと取り付け寸法は標準インターフェイスと一致しており、内部接点、シールド コンポーネント、ケーブル クランプ、シール構造、およびケーブルはアプリケーション要件に応じて選択およびカスタマイズできます。 CAZN は、完全に新しい金型セットの必要性を回避し、構成可能な内部設計と組み合わせた標準化されたインターフェイスを通じて、標準コンポーネントと完全にカスタマイズされた製品の間のギャップを埋めます。

CAZN M12 フィールドアセンブリコネクタ: 複数の次元にわたるカスタマイズ

CAZN M12 フィールド アセンブリ コネクタは幅広いカスタマイズ オプションをサポートしており、機器メーカーが電気的および機械的構成を特定の動作環境に適応させるのに役立ちます。

カスタマイズされた電気構成

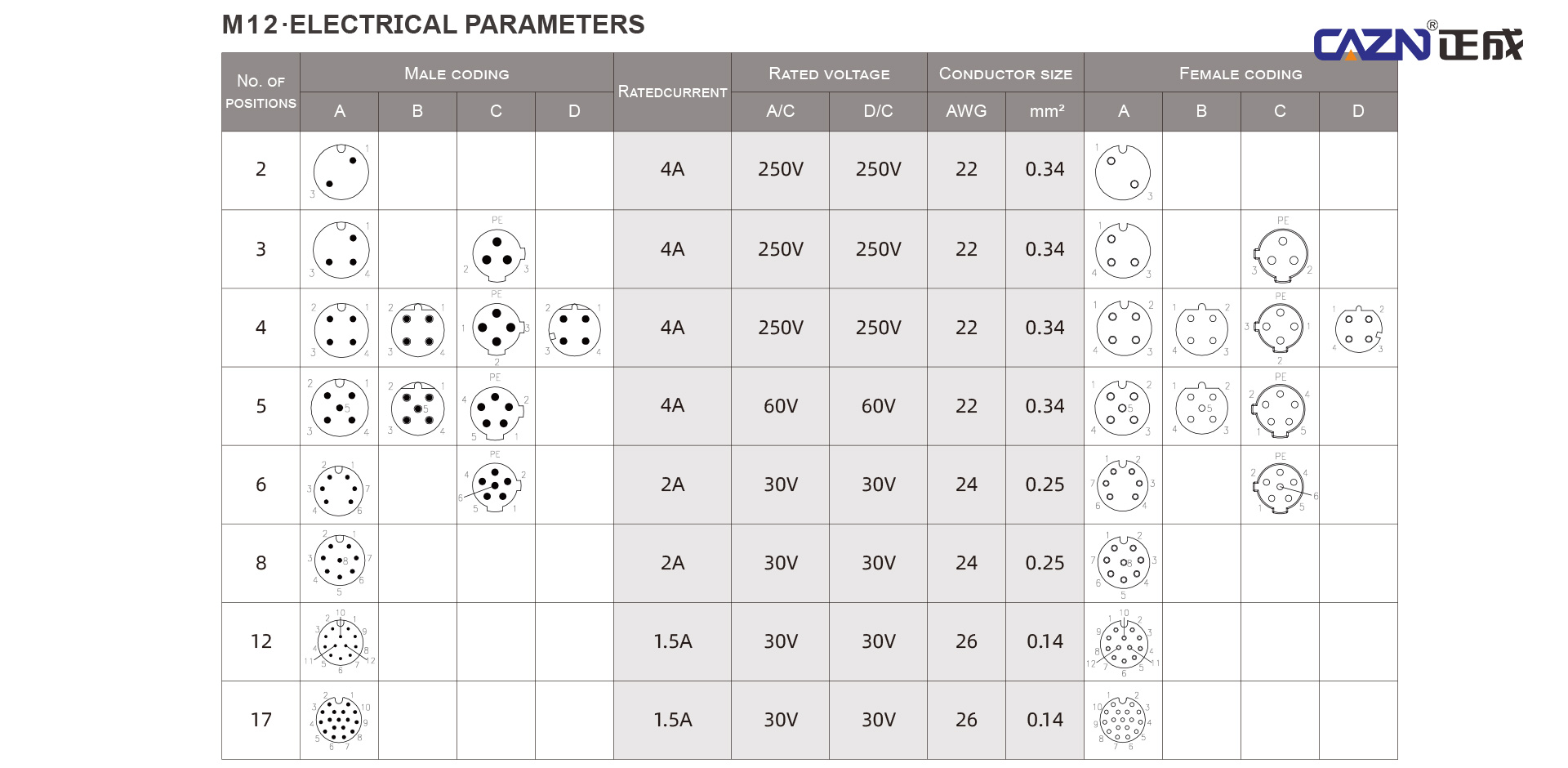

利用可能なコーディング オプションには、A、B、C、D、X、K、L コーディングが含まれ、ピン構成は 2 ～ 17 ピンの範囲です。選択した設計に応じて、ソリューションは信号伝送、電力供給、産業用イーサネット、統合接続要件をサポートできます。

接点構成、接点仕様、インピーダンスマッチング、360度シールド構造を用途に合わせてカスタマイズできます。高速マシン ビジョン システムの場合、指定されたコネクタ、ケーブル、および伝送要件に従って、10 ギガビット イーサネット通信をサポートするカスタマイズされた X コード化 M12 イーサネット ソリューションを開発できます。

カスタマイズされた機械構造

CAZN は、フロントマウントおよびリアマウントのパネル レセプタクルとともに、ストレートおよび 90 度の角度を付けた構成を提供します。ロック機構、キー機能、張力緩和クランプ、多段階シール構造は、設置上の制約や動作条件に合わせて調整できます。

これらのオプションは、頻繁な嵌合サイクル、機械的振動、限られた設置スペース、または厳しい環境への曝露を伴うアプリケーションで特に役立ちます。たとえば、コンパクトなロボットのジョイントの場合、角度の付いたコネクタは干渉を軽減し、ケーブルの配線を簡素化するのに役立ちます。最終構成は、機器の機械的エンベロープおよび設置要件に照らして検証する必要があります。

カスタマイズされたケーブル材料とアセンブリ

利用可能なケーブル オプションには、PVC、PUR、TPU、低発煙ハロゲンフリー材料、耐油ケーブル、高温または低温環境向けに設計された特殊ケーブルなどがあります。ケーブルの長さはカスタマイズでき、繰り返しの動きや曲げを伴う用途向けに柔軟性の高いドラッグ チェーン ケーブル ソリューションを指定できます。

AGV およびモバイル ロボットの場合、ケーブルの柔軟性、最小曲げ半径、ねじり要件、および予想される動作サイクルを合わせて評価する必要があります。ケーブルの外装材質だけで選ぶのは不十分です。完全なケーブル構造は、アプリケーションの機械的および環境的条件に適合する必要があります。

CAZN は、機器の統合を簡素化し、追加のオンサイト配線作業の必要性を軽減するためにカスタマイズされたケーブル アセンブリも提供します。

指定された製品構成に従って、CAZN のコネクタ ポートフォリオは IP67、IP68、および IP69K 保護オプションをサポートし、CE、RoHS、および UL 認証を取得した製品を含みます。該当する保護評価と認定は、製品によって異なる場合があるため、正確なモデルとアセンブリ構成について確認する必要があります。

複数の業界向けにカスタマイズされた M12 ソリューション

CAZN のカスタム M12 フィールド アセンブリ コネクタは、産業用ロボット、無人搬送車 (AGV)、マシン ビジョン検査装置、新エネルギー貯蔵システム、スマート農業用収穫ロボット、建設機械、インテリジェント ロジスティックス、医療検査装置など、幅広い産業用途向けに設計されています。

スマート農業では、コネクタは振動、泥、水、温度変化、屋外の気象条件にさらされる可能性があります。適切なシーリングと耐候性ケーブルを備えたカスタマイズされた M12 アセンブリは、フィールド センサーとアクチュエーター間の信頼性の高い接続を維持するのに役立ちます。長期的なパフォーマンスを確保するには、材料の選択と環境検証が引き続き不可欠です。

産業用マシンビジョンでは、高速データ伝送により、コネクタのコーディング、ケーブルの性能、シールドの連続性、およびインピーダンス制御に対する要求が高まります。適切に指定された X コード化された M12 ソリューションは、電磁干渉の管理を支援しながら、高速イーサネット接続をサポートできます。実際の伝送性能は、コネクタ、ケーブル、嵌合インターフェイス、設置環境を含むチャネル全体に依存します。

コンパクトなロボット ジョイントの場合、角度付きコネクタとカスタマイズされたケーブル出口は、空間干渉に対処し、配線効率を向上させるのに役立ちます。自動物流システムでは、繰り返しの移動やモバイル機器の設置上の制約に合わせて柔軟なケーブル アセンブリを設計できます。

CAZN のエンジニアリング チームは、初期のソリューション評価や構造シミュレーションからサンプル テスト、量産、アフターセールスの技術サポートに至るまで、プロジェクト開発の初期段階から参加できます。コネクタ構成を最終決定する前に動作条件と機器要件を評価することで、チームは、プロジェクト後半での機械的干渉、電気的不整合、およびコストのかかる設計変更の可能性を低減するのに役立ちます。

業界トレンド: 標準製品の販売からカスタマイズされた接続ソリューションの提供へ

産業用コネクタ業界は根本的な変化を迎えています。以前は、メーカーは主に製品の入手可能性、モデルの種類、単価で競争することがよくありました。競争力は、エンジニアリング サポートと柔軟な製造を通じてアプリケーション固有の要件に迅速に対応できる能力にも依存するようになってきています。

M12 フィールドアセンブリのカスタマイズは、この移行を表しています。確立された M12 標準エコシステムの利点を維持しながら、内部モジュールとケーブル構成をさまざまな動作条件に適応させることができます。機器開発者は、プロジェクトごとに確立されたインターフェイスを再定義したり、既製のコネクタに対応するためだけに機器の設計を妥協したりする必要がなくなりました。

モジュール式のアプローチにより、専用ツールの必要性が減り、設計の反復が簡素化され、開発コストの管理にも役立ちます。実際の節約とリードタイムの​​利点は、カスタマイズの程度、コンポーネントの可用性、検証要件、生産量によって異なります。

CAZN は、専門的な専門知識と製品品質への取り組みに基づいて、製造施設、研究開発リソース、確立された ISO ベースの品質管理システムを通じて、カスタマイズされた産業用接続機能を強化し続けています。これらの機能は、信頼性の高い接続ソリューションや既存の供給体制の代替品を求める機器メーカーをサポートします。

CAZN でカスタム M12 コネクタ ソリューションを構築

標準の M12 コネクタが機器の要件を満たせない場合でも、不適切な既製製品か、高価で時間のかかる完全なカスタム設計のどちらかを選択する必要はありません。

CAZN カスタム M12 フィールド アセンブリ コネクタは、標準化されたインターフェイスとモジュール式のカスタマイズを組み合わせて、アプリケーション固有の要件に対応しながら互換性を維持します。プロジェクトで特殊なピン構成、角度付きコネクタ、特殊なケーブル材料、強化されたシールドとシーリング、またはカスタマイズされたケーブル アセンブリが必要な場合でも、CAZN はお客様と協力して、適切な産業用接続ソリューションを開発できます。

図面、サンプル、または動作パラメータを添えて CAZN 技術チームに問い合わせて、アプリケーションについて話し合い、機器の電気的、機械的、環境的要件を満たすコネクタ構成を特定してください。
