自動バッテリーパックライン用産業用コネクタ: ハイサイクル嵌合とEMI耐性

1. 先進的な新エネルギー電池製造における産業接続の課題

電気自動車およびエネルギー貯蔵産業の急速な成長により、リチウムイオンおよびナトリウムイオン電池の製造はテラワット時（TWh）の時代に入りつつあります。セルの選別、モジュールのロード、バッテリータブのレーザー溶接から、BMS ハーネスの取り付け、完全なバッテリーパックのライン終了 (EOL) 充放電テストに至るまで、高度に自動化されたタクト主導の組立ラインでは、産業用ロボット、高精度レーザー溶接機、高速マシンビジョン検査システム、無人搬送車 (AGV)、およびテストワークステーションなどの産業機器に厳しい要件が課されます。

最新のパワー バッテリー PACK 生産ラインは、多くの場合 30 ～ 60 秒のサイクル タイムを目標としています。強力な電磁干渉 (EMI) と連続的な高速動作を特徴とする高スループットの製造環境では、産業用コネクタとケーブルはかなりの機械的および電気的ストレスに耐える必要があります。

ドラッグチェーンやロボットジョイントにおける高周波の屈曲とねじれ

バッテリーセルの取り扱いや溶接に使用される 6 軸産業用ロボットの高速で繰り返しの動作中、ドラッグ チェーンやロボット アームに取り付けられたケーブルは、数百万回の曲げ、ねじり、引張サイクルに耐える必要があります。通常のケーブルでは、導体の疲労や破損、電磁保護を損なうシールド層の破損、または外側のジャケットの亀裂が発生する可能性があります。これらの障害は、予期しない生産ラインの停止を引き起こす可能性があります。

レーザー溶接および高出力サーボドライブによる深刻な EMI

バッテリーパックの生産ラインでは、銅とアルミニウムのバッテリータブの溶接にキロワットクラスのファイバーレーザーが頻繁に使用され、複数の高出力サーボモーターが高周波数で加速および減速します。電磁パルスと高調波干渉は産業用バス ケーブルやマシン ビジョン信号線に結合し、産業用イーサネットのパケット損失、産業用カメラからの画像アーティファクト、または不正確な測定データを引き起こす可能性があります。

EOL試験ステーションにおける高周波嵌合摩耗

電気的性能と絶縁耐電圧のテスト中、クイックコネクト テスト インターフェイスは 1 シフトあたり数百回、さらには数千回も嵌合および抜去されることがあります。嵌合耐久性が限られている通常の産業用端子では、接点メッキの磨耗や接触抵抗の増加が発生する可能性があり、誤ったテスト不合格や不正確なバッテリ パックの合格結果が生じる可能性があります。

金属スパッタや溶接ヒュームの汚染

レーザー溶接中に発生する金属微粒子は、吸塵システムによって生じる空気の流れと圧力差とともに、コネクタのシーリング、防塵、絶縁ハウジングの熱抵抗に厳しい要求を課します。

2. 電池製造装置における高信頼性コネクタおよびケーブルの主要な技術要件

90% 以上の総合設備効率 (OEE) 目標など、厳しい設備可用性目標をサポートするために、深セン CAZN Electrical Co., Ltd. (CAZN) は、柔軟性の高いアプリケーション、EMI 耐性、嵌合寿命の延長向けに設計されたコネクタおよびケーブル ソリューションを提供しています。

高屈曲ドラッグ チェーン ケーブルと一体型オーバーモールディング

極細撚り無酸素銅導体

各導体は、個々の線径が約 0.05 ～ 0.08 mm の、細かく撚られた高純度の無酸素銅線から構成できます。この構造は、低摩擦の改質 TPE または PP 導体絶縁と組み合わせることで、内部の機械的応力を軽減し、繰り返しの動作時の柔軟性を向上させることができます。

耐摩耗性PURアウタージャケット

高機械強度ポリウレタン (PUR) ジャケットは、材料の配合に応じて、鉱物油、冷却剤、切削液に対する耐性を備えています。要求の厳しいドラッグ チェーン用途の場合、ケーブル設計は、指定されたテスト条件と検証結果を条件として、少なくとも 1,000 万サイクルの連続屈曲耐久性を目標にできます。

統合された射出成形ストレインリリーフ

コネクタ テールと PUR ケーブル ジャケットは二次垂直射出成形によって一体化され、段階的な張力緩和を備えた連続的なインターフェイスを作成できます。これにより、ケーブル出口での応力集中が軽減され、コネクタ付近の急激な曲げによる損傷のリスクが最小限に抑えられます。

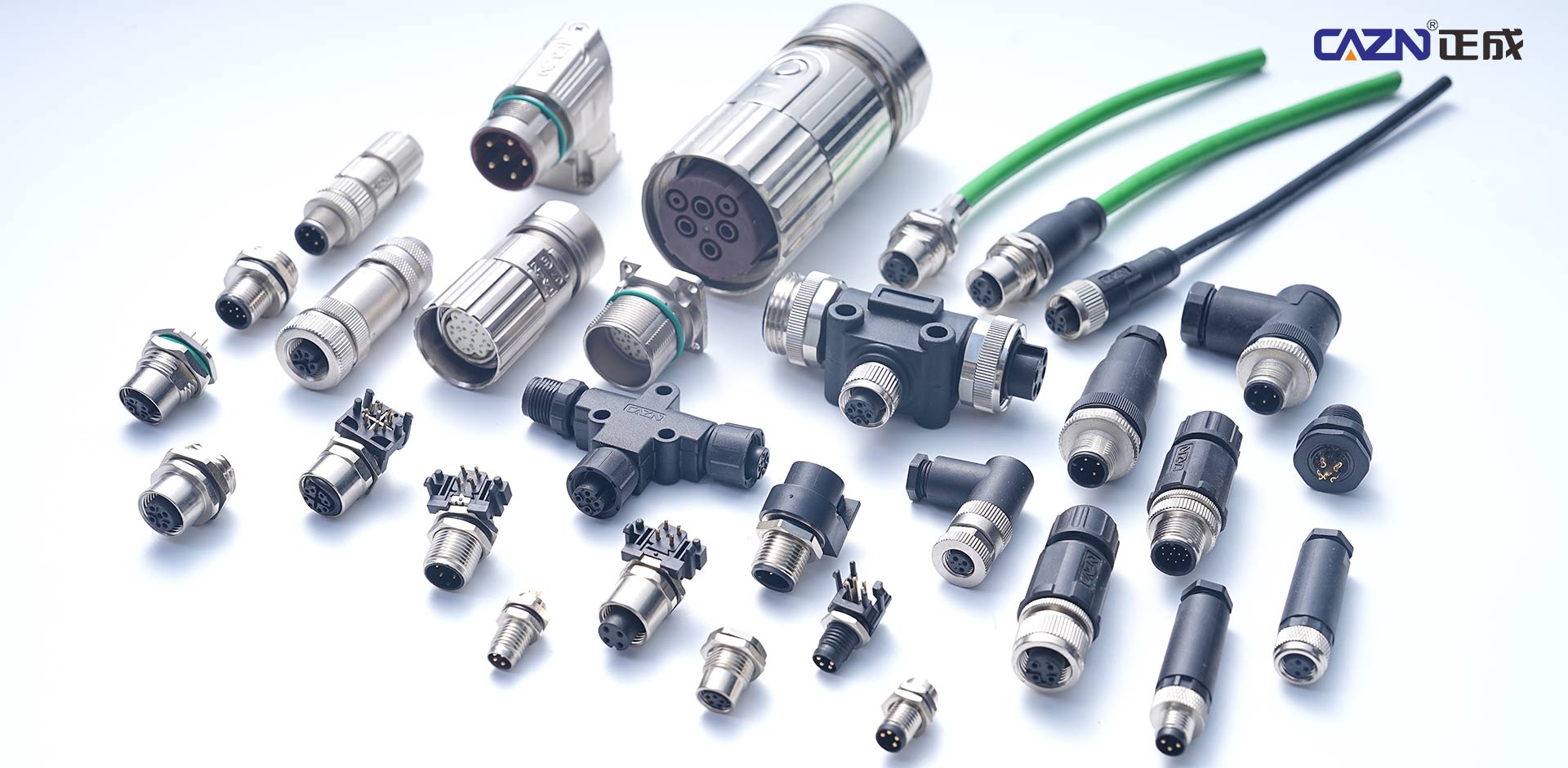

高速マシン ビジョンおよび産業用イーサネット接続: M12 X コードおよび D コード コネクタ

360度シールド構造

M12 X コード化コネクタは、内部金属クロスディバイダを使用して 4 つのツイストペアを物理的に分離します。この構造は、近端クロストーク (NEXT) と遠端クロストーク (FEXT) の制御に役立ち、完全なチャネルが関連要件を満たしている場合、Cat 6A クラスのケーブル接続と最大 10 Gbps のデータ伝送速度をサポートします。

堅牢な亜鉛合金ダイキャストハウジング

亜鉛合金ダイカストハウジングは機械的保護を提供し、電磁両立性 (EMC) に貢献します。シールドの有効性は、シールド終端、嵌合インターフェイス、取り付けを含む完全なコネクタとケーブル アセンブリに依存します。 500 MHz で 50 dB を超える減衰などの性能目標は、モデルごとに想定するのではなく、製品固有のテスト レポートを通じて検証する必要があります。

これらの設計機能は、高出力レーザー機器や高周波インバーターからの干渉からマシン ビジョンおよび産業用通信リンクを保護するのに役立ちます。

耐摩耗性の金メッキ接点と長寿命のテスト接続

厚い硬質金メッキ

コンタクト ピンには、コンタクトの仕様に応じて、ニッケル下地層と厚さ約 30 ～ 50 マイクロインチ (0.76 ～ 1.27 μm) の硬質金メッキを施したスプリング グレードのベリリウム銅またはリン青銅の基板を使用できます。適切に設計された接触システムは、定義されたテスト条件下で安定した接触抵抗を維持しながら、5,000 回以上の嵌合サイクルを目標にできます。

フローティングブラインドメイト機構

テストインターフェイスには、±2 mmの軸方向補正と±1.5 mmの径方向補正を備えたフローティング自動調心機構を組み込むことができます。これにより、自動ハンドリング装置や治具における小さな位置決め誤差に対応できるようになり、繰り返し嵌合する際の接点の曲がりや機械的損傷のリスクが軽減されます。

3. バッテリーパック生産ライン向け産業用コネクタおよびケーブルソリューションの比較

注: これらの数値は、設計目標および比較範囲を示すものであり、業界の普遍的な評価ではありません。実際の性能は、ケーブル構造、コネクタ設計、テスト方法、設置条件、および関連する製品データシートによって異なります。 IP68 の性能は、メーカーが指定した浸漬条件に対して評価する必要があります。

4. バッテリーパック生産ラインの代表的なアプリケーションとCAZNソリューション

モジュールおよびエンクロージャの外観検査ステーション (GigE Vision)

動作条件

Basler、Cognex、Daheng などのメーカーのシステムを含む高解像度産業用カメラは、サーボ駆動の X、Y、Z 軸に沿って移動し、バッテリーのタブの寸法、溶接欠陥、およびブルーフィルムの表面状態を検査します。カメラの素早い動きと高速画像取得には、特に複数の検査ステーションが同時に動作する場合、安定したデータ伝送が必要です。

推奨される解決策

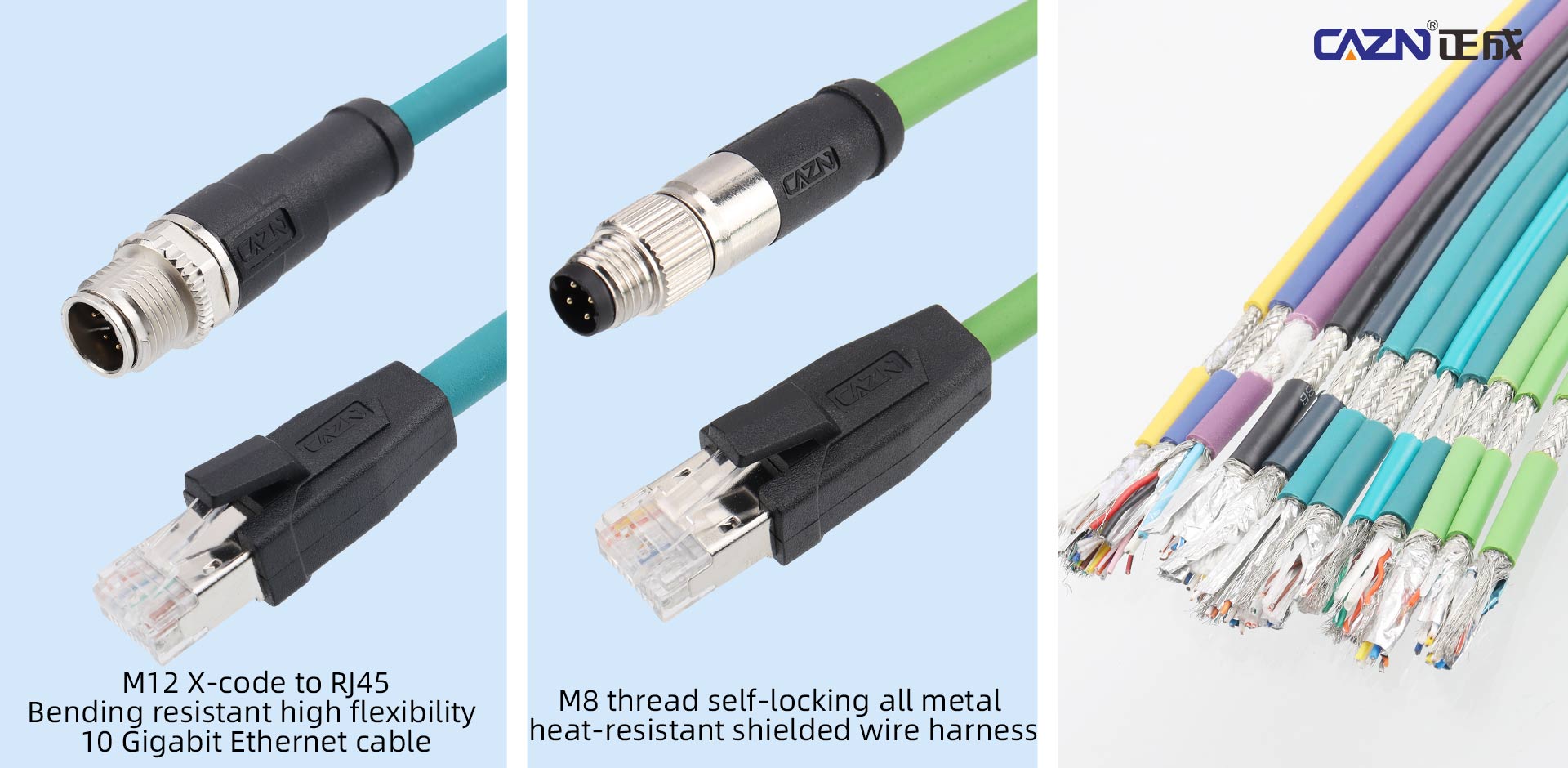

CAZN M12 X コードから RJ45 へのハイフレックス イーサネット ケーブル アセンブリは、要求の厳しいマシン ビジョン アプリケーション向けに設計されています。

期待される効果

完全なケーブル チャネルが必要な伝送速度と EMI 性能をサポートしている場合、適切に設計されたアセンブリによって通信エラーが軽減され、信頼性の高い高速画像取得がサポートされます。ケーブルの屈曲寿命とコネクタのシールドは、実際の動作プロファイルと設置条件の下で検証する必要があります。

レーザー溶接ステーションと溶接ヘッド センサーのフィードバック

動作条件

レーザー溶接ヘッドには、溶接ゾーンの近くにレーザー位置決めセンサー、保護ガス システム、および同軸温度プローブが組み込まれている場合があります。これらのコンポーネントは、機械的動作、局所的な熱、金属スパッタ、および関連機器からの電磁干渉にさらされています。

推奨される解決策

CAZN M8 ネジロック式、オールメタル、シールド ケーブル アセンブリは、要求の厳しい産業用センサー接続向けに設計されています。

期待される効果

コンパクトなフォームファクターにより、設置スペースとケーブル重量の削減に役立ち、金属製のハウジングは適切な環境危険に対する機械的保護を提供します。適切なシールドとケーブル配線により、センサーとレーザー制御システム間の安定した温度および距離測定信号が維持されます。

溶接スパッタや高温に対する実際の耐性は、コネクタの材質、ケーブル ジャケット、取り付け位置、および暴露時間によって異なります。直接スパッタにさらされる近くでは、追加の保護または移動が必要になる場合があります。

Battery PACK EOL 電気試験ステーション

動作条件

自動治具は高電圧バッテリー出力と低電圧 BMS 制御インターフェイスに接続し、絶縁抵抗および耐電圧テスト、開路電圧測定、AC 内部抵抗 (ACIR) 測定、急速充電ハンドシェイク検証を実行します。

これらのステーションには、信頼性の高い接触性能、再現可能な位置決め、高電圧回路と低電圧回路間の明確な分離が必要です。

推奨される解決策

CAZN カスタム高嵌合サイクル テスト コネクタおよびアプリケーション固有のフィクスチャ ケーブル アセンブリ。

期待される効果

耐摩耗性の金メッキ接点とフローティングハウジング設計を組み合わせることで、治具のメンテナンス間隔を延長し、接続関連のテストエラーを減らすことができます。接点システムは、適用可能な電圧、電流、絶縁、および測定要件に従って選択する必要があります。高電圧試験インターフェースには、適切な沿面距離と空間距離、絶縁設計、必要に応じてインターロック、偶発的な接触に対する保護も必要です。

5. CAZNのスマートマニュファクチャリング支援システム

オートメーション機器メーカーにとって、カスタム コネクタの開発と納品の遅れは、生産ライン全体の試運転と立ち上げに影響を与える可能性があります。 CAZN は、これらの課題に対処するために、応答性の高いカスタマイズと構造化された品質検証に重点を置いています。

迅速なカスタマイズとプロトタイプ開発

CAZN は、プロジェクトの要件に応じて、カスタマイズされたケーブル長、ピン割り当て、コネクタの方向、90 度の角度の出口をサポートします。 CAD および SolidWorks ベースの構造設計と社内の金型作成機能を組み合わせることで、アプリケーション固有のコネクタおよびケーブル アセンブリの開発をサポートできます。

標準的なカスタマイズ プロジェクトの場合、設計の複雑さ、材料の入手可能性、サンプルの承認要件に応じて、プロトタイプの納品は 3 ～ 5 日以内に達成できる場合があります。早期に技術的な調整を行うと、手戻りが減り、自動化機器への統合が促進されます。

機械的および電気的試験能力

CAZN のテスト機能には、連続ドラッグ チェーンのフレックス テスト、振動フレックス テスト、ベクトル ネットワーク アナライザー (VNA) 測定、およびマイクロオーム抵抗測定が含まれます。これらの試験は、ケーブルの機械的耐久性、高周波伝送特性、接触抵抗を評価するのに役立ちます。

バッテリー機器の用途では、実際の動作条件に基づいてテスト基準を定義する必要があります。関連するパラメータには、曲げ半径、移動速度、加速度、ねじれ角度、ケーブル配線、嵌合周波数、温度、シールド終端、および伝送帯域幅が含まれる場合があります。テストレポートでは、結果を生産要件に適切に適用できるように、テストされた製品の構成、サンプルサイズ、方法、および合格基準を特定する必要があります。

結論

高品質のパワーバッテリーの生産にはインテリジェントな製造装置が不可欠であり、産業用コネクタとケーブルは、これらのシステムの確実な動作を維持するインフラストラクチャの重要な部分を形成します。自動化されたバッテリー パック生産ラインでは、高周波ケーブルの屈曲、電磁干渉、繰り返しの嵌合、溶接作業による汚染はすべて、機器の可用性と生産品質に影響を与える可能性があります。

CAZN は、高フレックス PUR ケーブル アセンブリ、シールド付き M12 X コード イーサネット接続、コンパクトな M8 センサー インターフェイス、カスタマイズされたハイサイクル テスト コネクタなど、要求の厳しい自動化アプリケーション向けの産業用コネクタおよびケーブル ソリューションを提供します。 CAZN は、アプリケーション固有の設計、プロトタイプ開発、機械的および電気的検証を通じて、機器メーカーが接続の信頼性とメンテナンスの課題に対処するのを支援します。

コネクタの選択、ケーブル構造、シールド、嵌合耐久性、環境保護を実際の動作条件に適合させることで、バッテリー機器インテグレーターはより信頼性の高い生産システムを構築し、安定した高品質な大規模製造をサポートできます。
