M12 コネクタ SKTL 大電流ピンの構成と用途

M12 コネクタは、産業オートメーションで最も広く使用されている丸型ネジロック コネクタの 1 つです。関連する IEC 61076 シリーズ規格に従って、M12 コネクタは機械的コーディングを使用して誤った嵌合を防止します。コーディングタイプが異なると、ピン配置とキー溝の位置が異なるため、互換性のあるプラグとレセプタクルのみを適切に接続できます。センサー、アクチュエーター、産業用イーサネットに使用される A、B、D、X などの信号コーディングに加え、SKTL として総称される 4 つの専用電力コーディング S、K、T、L は、信頼性の高い AC および DC 電力伝送用に設計されています。

電力伝送に A コードまたは C コードのコネクタを使用した以前のアプローチと比較して、専用の SKTL 電力コーディングは、適切な構成でより高い定格電圧および電流機能を提供します。また、機械的なキーイングは、電源接続を信号接続から分離するのにも役立ち、誤った嵌合によって引き起こされる機器の損傷、電圧の不一致、通信の中断、および電気的安全上の危険のリスクを軽減します。 SKTL コード化されたコネクタは IEC 61076-2-111 の対象となっており、コード化と製品構成に応じて、最大 630 V の定格電圧と最大 16 A の定格電流をサポートできます。指定されている場合は IP67 以上の保護定格と組み合わせることで、オートメーション機器、モーター、ロボット工学、産業用制御システムで広く使用されています。

産業用接続の専門ブランドとして、CAZN は該当する IEC 要件に従って M12 SKTL 電源コネクタを設計および製造しています。 CAZN は、材料の選択、接点の製造、侵入保護、電気的信頼性の継続的な最適化を通じて、産業オートメーション、ロボット工学、モータードライブ、新エネルギー機器、鉄道輸送向けにコンパクトで信頼性の高い電源接続ソリューションを提供しています。

4 つの SKTL パワーコーディングの概要

CAZN M12 SKTL コネクタの仕様と代表的な用途

注: 該当する IEC 規格に基づく K コード コネクタの定格電圧は 630 V ですが、一部のメーカーは最大定格 800 V のモデルを提供しています。ピン構成には、示されている場合、保護アース (PE) オプションが含まれています。たとえば、4+PE は、4 つの電源接点と 1 つの保護接地接点の合計 5 つの接点を意味します。

コーディングによるピン構成と電気的パラメータ

1. S コード: AC 電源、630 V / 12 A

S コード コネクタは、定格電圧 630 V、定格電流 12 A の AC 電力伝送用に設計されています。利用可能な構成には、2 ピン、3 ピン、および 4 ピンのバージョンが含まれます。一般的なケーブル アセンブリでは、ケーブル仕様および該当する定格電流要件に従って、16 AWG 導体 (約 1.5 mm²) が使用される場合があります。

コンパクトな設計と、適切な PVC、PUR、および高柔軟性ケーブルとの互換性を備えた S コード コネクタは、信頼性の高い AC 配電に適しています。一般的なアプリケーションには、産業用配電ネットワーク、オートメーション制御キャビネット内の AC 電源接続、単相 AC 負荷、鉄道信号および電力システムの制御キャビネットと線路側センサー間の接続が含まれます。 IP67 保護および耐振動構造（指定されている場合）は、要求の厳しい産業環境での運用をサポートします。

CAZN S コード コネクタは、製品構成に応じて金メッキまたは銀メッキのオプションを備えた高精度の銅合金コンタクトを使用し、AC 電源アプリケーションでの低い接触抵抗と安定した電気的性能をサポートします。これらは、関連する電気および環境要件に適合する場合、産業用配電、制御キャビネット、鉄道輸送システムに適しています。

2. K コード: 高電圧 AC 電源、630 V / 16 A

K コードのコネクタは、適用される IEC 要件に基づいて、定格電圧 630 V、定格電流 16 A の高電圧 AC 電力伝送用に設計されています。一部のメーカーは、最大 800 V の定格のモデルを提供していますが、特定の製品ドキュメントと照合して確認する必要があります。利用可能な構成には 2 ピン、2+PE ピン、3+PE ピン、および 4+PE ピンのオプションが含まれており、必要に応じて保護アースを組み込むことができます。

K コード化コネクタは、設置スペースが限られている高電力負荷や頑丈な機器に適しています。これらは、保護接地を必要とする機械、産業用ドライブ システム、AC 電源装置のコンパクトな電源接続をサポートします。

CAZN K コード コネクタは、絶縁構造と接点の通電能力に注意を払って設計されています。保護アースを備えた構成は、互換性のある機器の接地要件をサポートし、要求の厳しい AC 電源アプリケーションにコンパクトな接続ソリューションを提供します。

3. T コード: DC 電源、63 V / 12 A

T コード コネクタは、定格電圧 63 V、定格電流 12 A の低電圧 DC 電力伝送を目的としています。利用可能な構成には 2 ピン、2+PE ピン、および 3+PE ピンのバージョンが含まれており、さまざまな電源および接地要件に対応するオプションを提供します。

一般的なアプリケーションには、フィールドバス機器の電源、コンパクト DC モーター、低電圧電源モジュール、IO-Link コンポーネントなどがあります。そのコンパクトな設計は、分散型 I/O およびインテリジェントなセンサーおよびアクチュエーター ネットワークのための便利な電源接続をサポートします。

CAZN T コード コネクタは、コンパクトなフォーム ファクタと信頼性の高い DC 電力伝送を組み合わせており、フィールドバス モジュール、IO-Link コンポーネント、およびその他の低電圧 DC デバイスに適しています。負荷電流、接地要件、および機器のインターフェースに応じて、適切な構成を選択する必要があります。

4. L コード: 大電流 DC 電源、63 V / 16 A

L コード コネクタは、M12 コネクタ ファミリの大電流 DC 電源オプションの 1 つで、63 V の定格電圧と 16 A の定格電流をサポートします。利用可能な構成には、2 ピン、3 ピン、3+PE ピン、4 ピン、および 4+PE ピンのバージョンが含まれており、さまざまな配電および接地配置に柔軟に対応できます。

16 A の定格電流をサポートするために、L コード ケーブル アセンブリは、ケーブルの構造、設置条件、およびメーカーの仕様に応じて、14 AWG 導体、約 2.5 mm² を使用する場合があります。導体断面積が大きいため、用途に合わせて適切に選択すると、電圧降下と抵抗発熱を軽減できます。

L コード コネクタは、24 V DC 配電および産業用 I/O 電源システムで広く使用されています。また、より高い DC 電流容量を備えたコンパクトな接続を必要とするロボット、サーボ ドライブ、AGV、LED 照明、およびモーター制御アプリケーションにも適しています。

CAZN L コード コネクタは、信頼性の高い 16 A DC 電力伝送をサポートするために、コンタクトの形状と導体の互換性を念頭に置いて設計されています。保護接地オプションを含む複数のピン構成により、産業オートメーションにおける分散電源アプリケーションに適しています。

高電流アプリケーションに合わせたピン構成

接点の数は、電源回路、接地配置、および補助接続の要件に従って選択する必要があります。許容電流はコーディング、接点設計、導体サイズ、および動作条件に依存するため、ピン数が増えても、自動的に定格電流が高くなるわけではありません。

ピン構成を選択するときは、電源タイプ (AC または DC)、必要な電圧と電流、保護接地要件、利用可能な設置スペース、および侵入保護定格を評価します。 SKTL コーディングは互換性のあるコネクタ間で機械的なキーイングを提供し、利用可能なピン配置によりインターフェイスをさまざまな電力要件に適合させることができます。

典型的なアプリケーションシナリオ

1. 産業用オートメーションおよび制御キャビネット

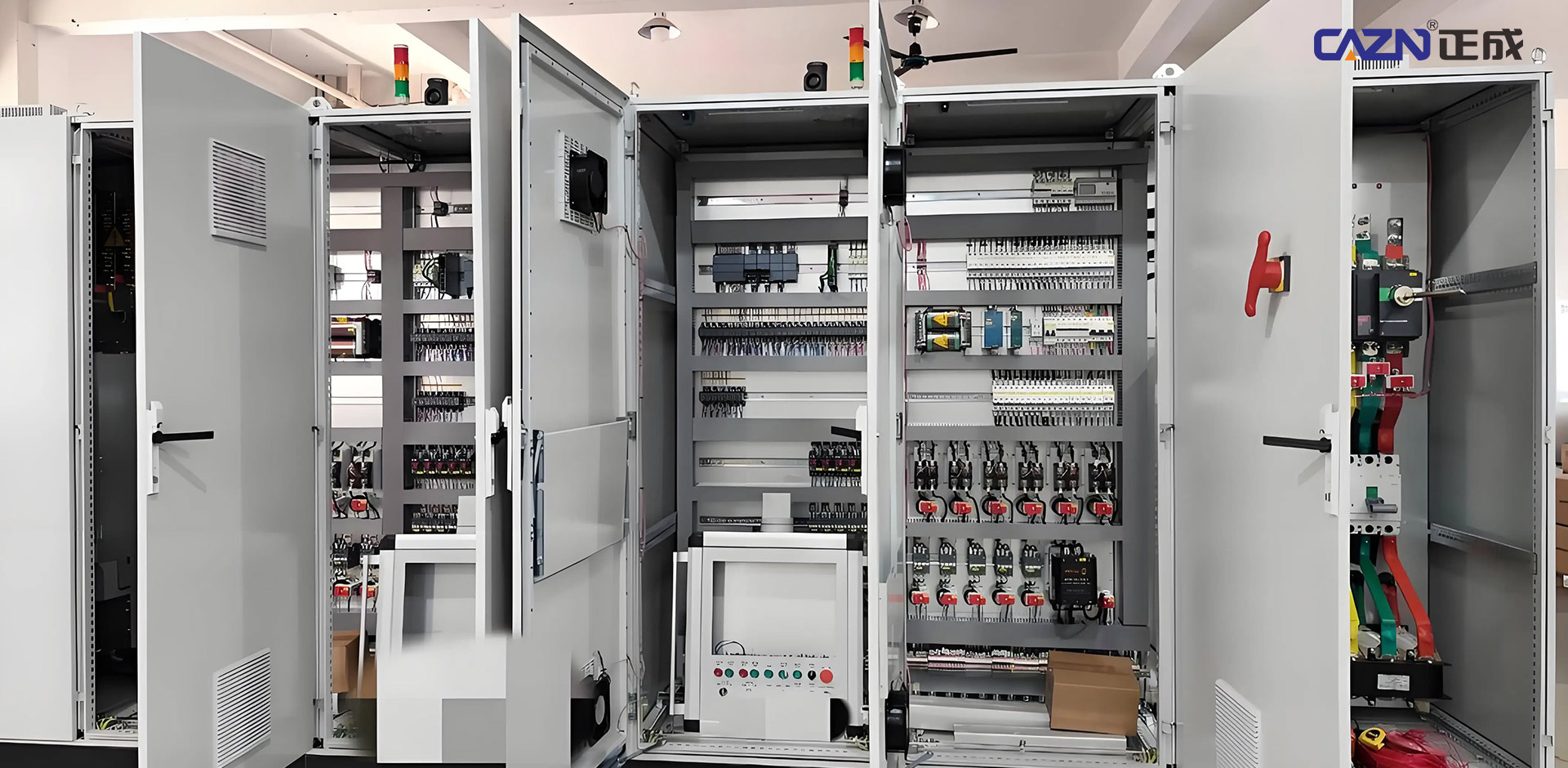

S コードおよび K コードのコネクタは、産業用制御キャビネットの AC 配電に使用され、配電ユニットから互換性のある機器および負荷に電力を転送します。 L コード コネクタは産業用 I/O システム用の 24 V DC 配電をサポートし、分散電源とフィールド デバイス間のコンパクトな接続を実現します。

IP67 保護と適切な耐振動構造を備えた CAZN SKTL コネクタは、制御キャビネットの内側または外側の産業用設置をサポートできます。選択した構成がアプリケーションの電気的および環境的要件を満たしている場合、そのコンパクトなインターフェイスにより、配線とメンテナンスも簡素化できます。

2. ロボット工学とサーボドライブ

産業用ロボット、AGV、ロボット アーム、サーボ ドライブ システムには、振動や繰り返しの動きに耐えられる信頼性の高い電源接続が必要です。 L コード コネクタは、指定された構成で最大 16 A DC 能力を提供し、互換性のあるロボット機器やサーボ システムへの電力分配に適しています。 K コードのコネクタは、AC 電源と保護接地が必要な場合に使用できます。

CAZN L コードおよび K コード コネクタは、製品シリーズに応じて、組み立て済みのケーブル アセンブリおよび現場終端を目的とした構成で利用できます。ストレートおよび角度付きハウジングのオプションは、ロボットのジョイント、ベース、モバイル プラットフォームの周囲の限られたスペースに対応するのに役立ちます。

3. モーターと駆動システム

コンパクト DC モーター、ステッピング モーター、およびリニア アクチュエーターは通常、信頼性の高いフィールド電源接続を必要とします。 T コード コネクタは、指定された定格内の低電流 DC アプリケーションに適しており、L コード コネクタは、互換性のあるモーター ドライブおよび機器向けの大電流 DC 配電をサポートします。

CAZN T-coded and L-coded products offer different contact configurations to accommodate varying power and grounding requirements. Selection should account for motor starting current, continuous current, cable length, voltage drop, and the operating environment rather than relying on nominal current alone.

4. Fieldbus and I/O Systems

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

適切な PUR ケーブル ジャケットは、特定の配合に応じて、油や選択された化学薬品に対する耐性を提供します。 CAZN は、アプリケーション要件に基づいてコネクタと材料のオプションを評価できますが、IP69K 保護、耐食性、化学的適合性は、SKTL シリーズ全体で想定されるのではなく、正確な製品に対して検証される必要があります。

選択と設置に関する考慮事項

該当する規格: SKTL 電源コネクタは、関連する寸法、コーディング、安全性、および互換性の要件に対処する IEC 61076-2-111 に該当します。選択した CAZN コネクタの標準エディションと製品固有のコンプライアンス ドキュメントを確認してください。

侵入保護: IP67 定格モデルは、定義された試験条件下での粉塵の侵入および一時的な浸水に対する保護を目的として設計されています。高圧または高温の洗浄を伴う用途では、特別に評価された IP69K 製品が必要になる場合があります。

ケーブルの選択: ロボットの動作やドラッグ チェーンなどの動的用途には、柔軟性の高い PUR ケーブルが好まれることがよくありますが、特定の固定設置には PVC ケーブルが適している場合があります。 S コード アセンブリは 16 AWG 導体、約 1.5 mm² を使用できますが、16 A 定格の L コード アセンブリは 14 AWG 導体、約 2.5 mm² を使用できます。最終的なサイジングは、ケーブルの長さ、周囲温度、結束、設置方法、および該当する電気要件を考慮する必要があります。

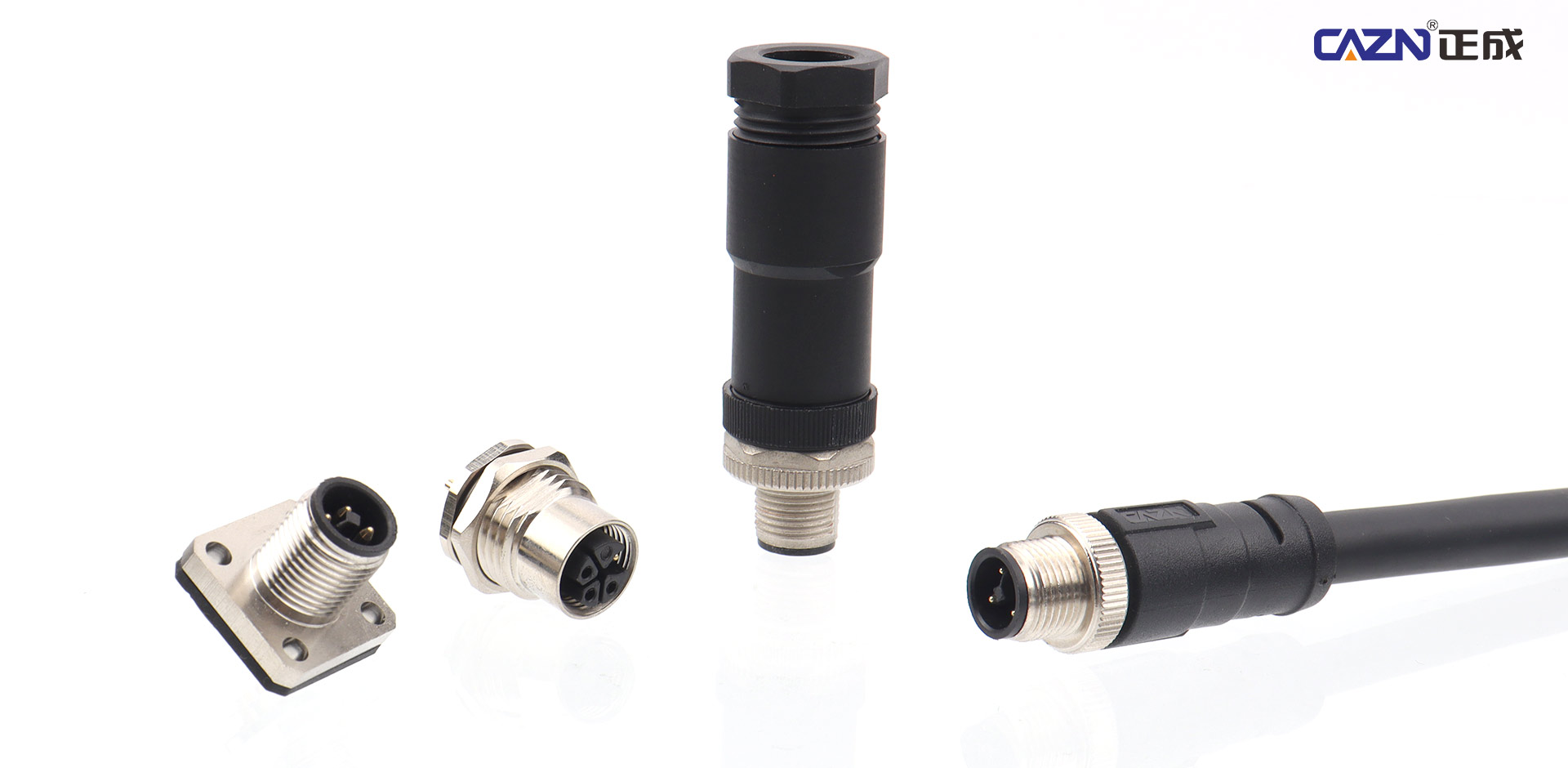

設置オプション: 製品シリーズに応じて、利用可能な配置には、オーバーモールド コードセット、現場配線可能なコネクタ、パネル取り付けコネクタまたはバルクヘッド コネクタ、ストレートまたはアングル ハウジングが含まれる場合があります。適切なオプションは、保守性、設置スペース、ケーブル接続が固定されているか、繰り返し移動するかによって異なります。

動作条件: 特定の製品モデルでは、約 -25°C ～ +80°C の温度範囲、5 mΩ 以下の接触抵抗、および約 500 回の嵌合サイクルの耐久性が利用可能です。これらの値は製品固有の例であり、すべての M12 SKTL コネクタに共通の要件ではないため、関連する CAZN データシートで確認する必要があります。

選択順序: まず、アプリケーションが AC 電源を必要とするか DC 電源を必要とするかを決定します。次に、必要な電圧、連続電流、ピン構成、および保護アースの配置を特定します。最後に、保護等級、ケーブル構造、取り付け方法、動作環境を指定します。 CAZN は、各製品シリーズの仕様に従って、さまざまな設置要件に対応する SKTL コネクタ構成を提供します。

結論

4 つの M12 SKTL 電力コーディングは、産業用電力伝送に独自のソリューションを提供します。 S コード コネクタは、指定された最大 630 V / 12 A 定格までの AC アプリケーションをサポートしますが、K コード コネクタは、該当する IEC 要件に基づいて最大 630 V / 16 A の定格で高電流 AC 要件に対応します。 DC システムの場合、T コード コネクタは最大 63 V / 12 A 定格のアプリケーションをサポートし、L コード コネクタは互換性のある高電流 DC 配電に最大 63 V / 16 A を提供します。

適切なピン構成を選択するには、接点を数えるだけでは不十分です。安全で信頼性の高い動作を実現するには、電気定格、導体サイズ、保護接地要件、侵入保護、ケーブルの柔軟性、設置条件をすべて考慮する必要があります。

CAZN は、S、K、T、L コーディング オプションと幅広いピン構成および取り付けスタイルをカバーする M12 SKTL 電源コネクタを備えた産業用接続ソリューションの開発を続けています。コネクタのコーディングと構成をアプリケーション要件に一致させ、関連する技術文書を確認することで、ユーザーはより安全で信頼性が高く、保守が容易な産業用配電システムを構築できます。
