カズン | M8 コネクタ: パネル マウントとケーブル端のスペース要件

M8コネクタ

パネル取り付けタイプ (パネル/PCB ソケット): ピンが PCB にはんだ付けされ、ケーブル端プラグと外部嵌合されて、機器の筐体パネルまたは PCB に固定されます。

ケーブル終端タイプ (プラグ、プレモールド / 現場組立): ケーブル終端に統合され、可動嵌合端として使用されます。

1. インストールの主な違い

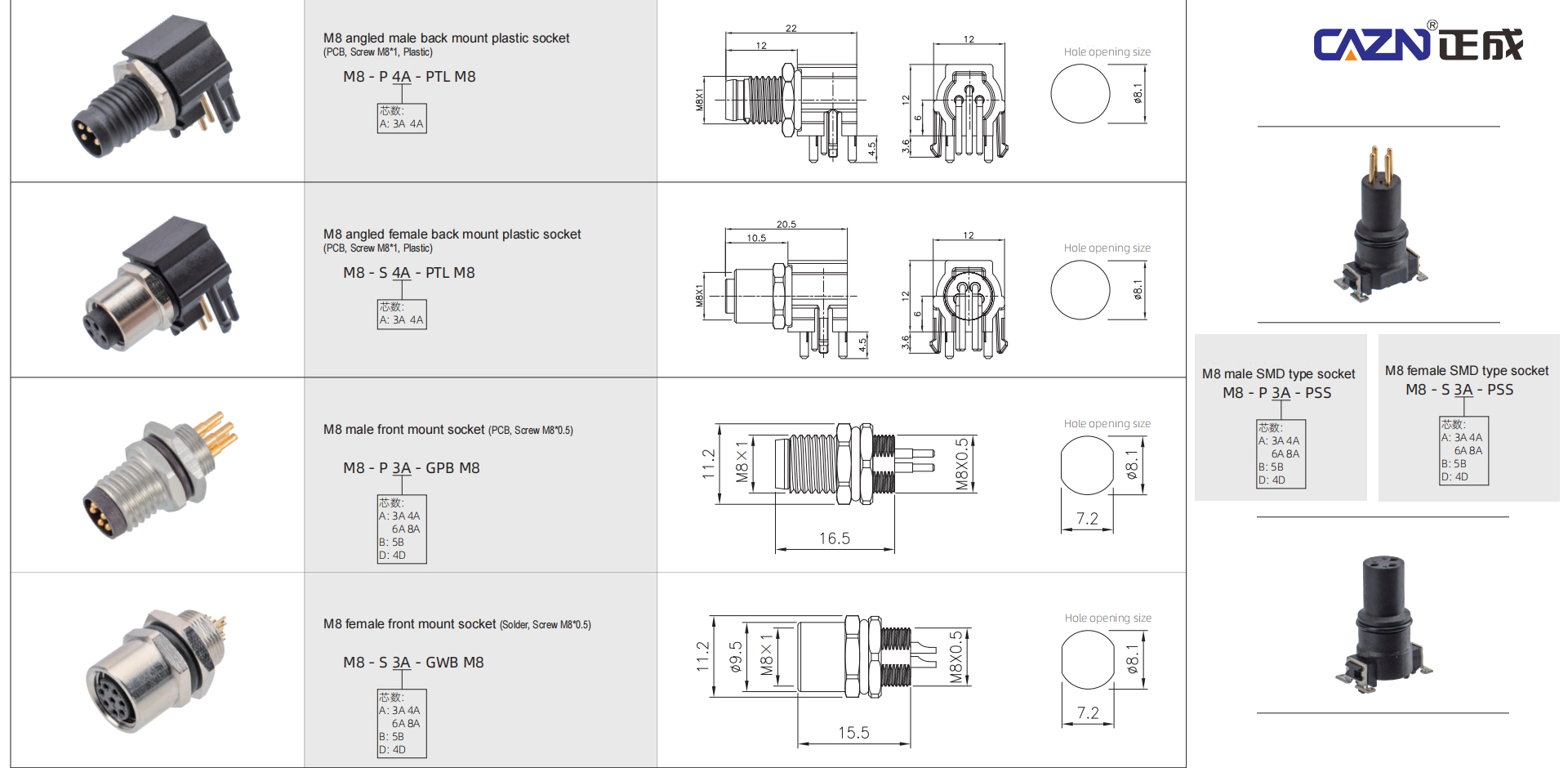

パネルマウント M8 (固定機器側)

1. パネル取り付け：パネルに取り付け穴を開けます。ネジ付きコネクタ本体はパネルを貫通し、機器の内側にナットで固定されます。後部のはんだピン/はんだカップはエンクロージャの内側にあり、PCB または内部ワイヤに接続します。

2. PCB 直接はんだ付けタイプ: ピンを PCB に直接はんだ付けします。コネクタ本体はエンクロージャの開口部を通過し、嵌合インターフェイスが外部に露出します。ストレートピンと90°直角ピンの2つの構造を用意しています。

3. スペースの配分: コネクタの一部は機器の筐体の外側 (嵌合ねじ) に配置されていますが、その一部は内部の機器のスペース (はんだピンと取り付けナット) を占めています。

ケーブルエンドM8（可動ケーブル側）

成形済みの一体構造と現場で組み立てるネジ/圧着構造の 2 つのタイプがあります。コネクタ本体全体が機器の外側にあり、ケーブルのみがエンクロージャ内に入ります。コネクタ本体は筐体内部のスペースを占有しません。ストレートおよび 90° 直角ケーブル出口構成が利用可能です。

2. 設備スペース利用への影響

1. 機器筐体と外部空間

パネルマウントタイプ

エンクロージャには標準の M8 取り付け穴を確保するだけで済みます。インターフェイスはエンクロージャと同一平面上にあり、外部への突出がほとんどないため、高密度のマルチコネクタ レイアウトに適しています。コネクタ中心間の最小距離は約 12 mm で、高密度のインターフェース配置が可能です。

ねじ接続を締めたり緩めたりするときは、レンチ操作のために隙間を確保しておく必要があります。ストレートケーブル側プラグを接続すると、相手側ケーブル側プラグが機器の外側に一定の長さだけ突出します。

ケーブルエンドタイプ（機器側ケーブルテール付パネルマウントソケット使用）

機器側が「ケーブルテール付きパネルマウントソケット」を使用する場合、筐体の開口部はシンプルですが、コネクタ本体とモールドケーブルジャケットが完全に機器の外側に配置されます。複数のコネクタを並べて配置する場合、成形されたケーブル ジャケットの外径が大きくなるため、インターフェイス間の間隔を大きくする必要があり、高密度のレイアウトがより困難になります。

追加事項: 直角のケーブル端コネクタを使用すると、ケーブルの配線方向を変更できるため、ケーブルをエンクロージャ表面の近くに配置でき、外部ケーブルの曲げによって占有されるスペースが削減されます。

2. 機器の内部筐体スペース - 主な違い

内部ナットロック付きパネルマウントタイプ: 内部エンクロージャは、ロックナット、ワッシャー、および後部はんだカップ/はんだワイヤを収容する必要があります。これらのコンポーネントはパネルの後ろの奥行きを占めます。薄い筐体や、コネクタが PCB の近くに配置されているアプリケーションでは、干渉が発生しやすくなります。背面パネルに取り付けることで内部の出っ張りを抑えることができ、薄型筐体に適しています。

パネルマウント基板ライトアングルタイプ：90°のライトアングルピンにより、基板をパネルと平行に配置することができ、筐体奥行き方向のスペースを大幅に節約できます。この構成は、小型センサーや小型 I/O モジュールに最適です。ストレート ピン パネル取り付けコネクタは、PCB とパネルに垂直な方向により多くのスペースを占有します。

ケーブルエンドタイプ (プラグのみ、パネルソケットなし): コネクタ本体が完全に筐体の外側にあります。機器内にケーブルを配線するだけで済みます。取り付けナットやはんだピンが占めるスペースがないため、コネクタ本体自体が筐体内部のスペースを占有しません。

欠点：ケーブル側プラグを機器側で直接使用することができません。機器側には引き続きパネル取り付けソケットが必要です。ケーブル終端コネクタは、ケーブル接続の片側のみです。

3. PCB スペースの占有

パネルマウント PCB はんだタイプ: M8 コネクタは PCB 上のパッド領域を占有します。ストレート ピンは垂直方向の高さを占有しますが、直角ピンは主に PCB 平面スペースを占有し、高さが非常に低いため、薄型エンクロージャに適しています。

ケーブルエンドタイプ: コネクタは PCB に直接はんだ付けされません。機器がケーブル テール付きのパネル取り付けコネクタを使用している場合、ケーブル テールを PCB に接続する必要があり、追加の配線スペースが必要になります。これにより、より柔軟な PCB レイアウトが提供されますが、配線が複雑になります。

3. M8 コネクタの選択: スペースの観点からのトレードオフ

パネルマウントタイプは、接続インターフェースを機器パネル/PCBに「集約」し、外部スペースを最適化するのに適していますが、盤内側の設置および配線スペースが犠牲になります。

ケーブルエンドタイプでは、必要なスペースが外部ケーブル配線に移されます。その直角オプションにより、狭いルーティング チャネルに対する柔軟性が向上し、ケーブル端コネクタとして使用する場合にパネル開口部が必要ありません。

実際の機器設計では、パネルマウントタイプは機器のインターフェースとして筐体パネルに固定され、外部ケーブルをコンパクトに取り回すために直角ケーブルエンドプラグと組み合わせることがよくあります。この組み合わせにより、内部スペースと外部スペースの制約の間で最適なバランスを実現できます。
