CAZN スマート農業ソリューション: エンジニアリングの信頼性の高いセンサー フュージョン

農業ロボットの認識における最大の課題は、単に明確に見ることではなく、あまりにも多様なデータを理解することではありません。マルチセンサー フュージョンは本質的に安全上の冗長性を備えたものではありません。適切なエンジニアリングを行わないと、システム ノイズの増幅器になる可能性があります。

この声明は農業オートメーションの分野で頻繁に議論されていますが、エンジニアリングレベルのソリューションを提供しているものはほとんどありません。泥だらけ、埃っぽい、明るくて振動の激しい環境で継続的に動作できる農業用ロボットには、単にカメラ、LiDAR、IMU、GNSS 受信機を車両に取り付けるだけでは十分ではありません。信頼性の高いパフォーマンスの背後には、認識、接続性、エッジ コンピューティング、モーション コントロールを統合した体系的なアーキテクチャがあります。

CAZN は設立以来、包括的なスマート農業ソリューションの開発と導入に尽力してきました。私たちはこの原則を製品設計の基本ルールとして扱います。つまり、すべてのセンサー、すべてのワイヤー ハーネス、およびすべての同期プロセスはエンジニアリング検証を受ける必要があります。そうしないと、センサーを追加しても知覚が改善されるのではなく、ノイズが増えるだけです。

1. 核心問題: 農業分野で単にセンサーを追加するだけではなぜ失敗するのか

マルチセンサー フュージョンは、多くの場合、研究室や管理された環境でうまく機能します。しかし、実際の農業分野では、3 つのカテゴリーの課題がより顕著になります。

環境干渉: ほこり、湿気、泥、直射日光、不均一な夜間照明により、生の視覚データと LiDAR データに重大な異常値が導入される可能性があります。

機械的振動: 農業機械のエンジン、でこぼこした地形、稼働中の機器からの衝撃により、IMU バイアス ドリフトやコネクタの断続的な切断が発生し、過渡的な信号スパイクが発生する可能性があります。

電磁両立性 (EMC): 可変周波数ドライブ、ソレノイドバルブ、無線通信機器、および高周波電力バッテリーシステムは、ケーブルやグランドループを介してアナログおよびデジタル信号に干渉を引き起こす可能性があります。

これら 3 つの要因が相互作用すると、一般的な症状には、数百メートルの動作後の突然の位置決めのジャンプ、物体認識の信頼度の変動、および時折の誤った緊急ブレーキが含まれます。

多くの場合、根本原因はアルゴリズム自体ではなく、認識データ チェーン全体にわたるエンジニアリングの一貫性が不十分であることです。

2. スマート農業ソリューションのための CAZN の 4 層アーキテクチャ

CAZN は、包括的なスマート農業ソリューションを 4 つの機能レイヤーに編成し、それぞれに明確に定義された技術要件と成果物を備えています。

2.1 認識層: すべてをインストールするのではなく、特定のアプリケーション用にセンサーを選択する

私たちは、すべての農業ロボットに利用可能なすべてのセンサーを装備することを推奨しているわけではありません。代わりに、CAZN は、さまざまな動作環境に合わせて調整されたセンサー構成を提供します。

オープンフィールドの播種と作物保護: GNSS RTK、デュアルアンテナ IMU、ミリ波レーダー、および複数の RGB カメラ。高精度の測位と障害物回避に重点を置いています。

果樹園の収穫と検査: 植物と果物の 3 次元認識に焦点を当てた、3D LiDAR、深度カメラ、関節トルク センサー。

温室および環境制御農業: 作物の成長評価と環境モニタリングに焦点を当てた、2D ビジョン、マルチスペクトル カメラ、土壌水分センサー アレイ。

出荷前に、すべてのセンサーは外部キャリブレーション、ハードウェア トリガーを使用したタイムスタンプ調整、およびベースライン ノイズ特性評価を受けます。目標の同期誤差は 1 ミリ秒未満であり、導入サイトでの手動校正に伴う不確実性が軽減されます。

2.2 接続層：物理層でノイズを抑制する自動車グレードのワイヤリングハーネス

接続層は最も見落とされがちなコンポーネントの 1 つですが、システム全体の安定性に大きな影響を与えます。 CAZN のソリューションは、標準化された接続仕様に従っています。

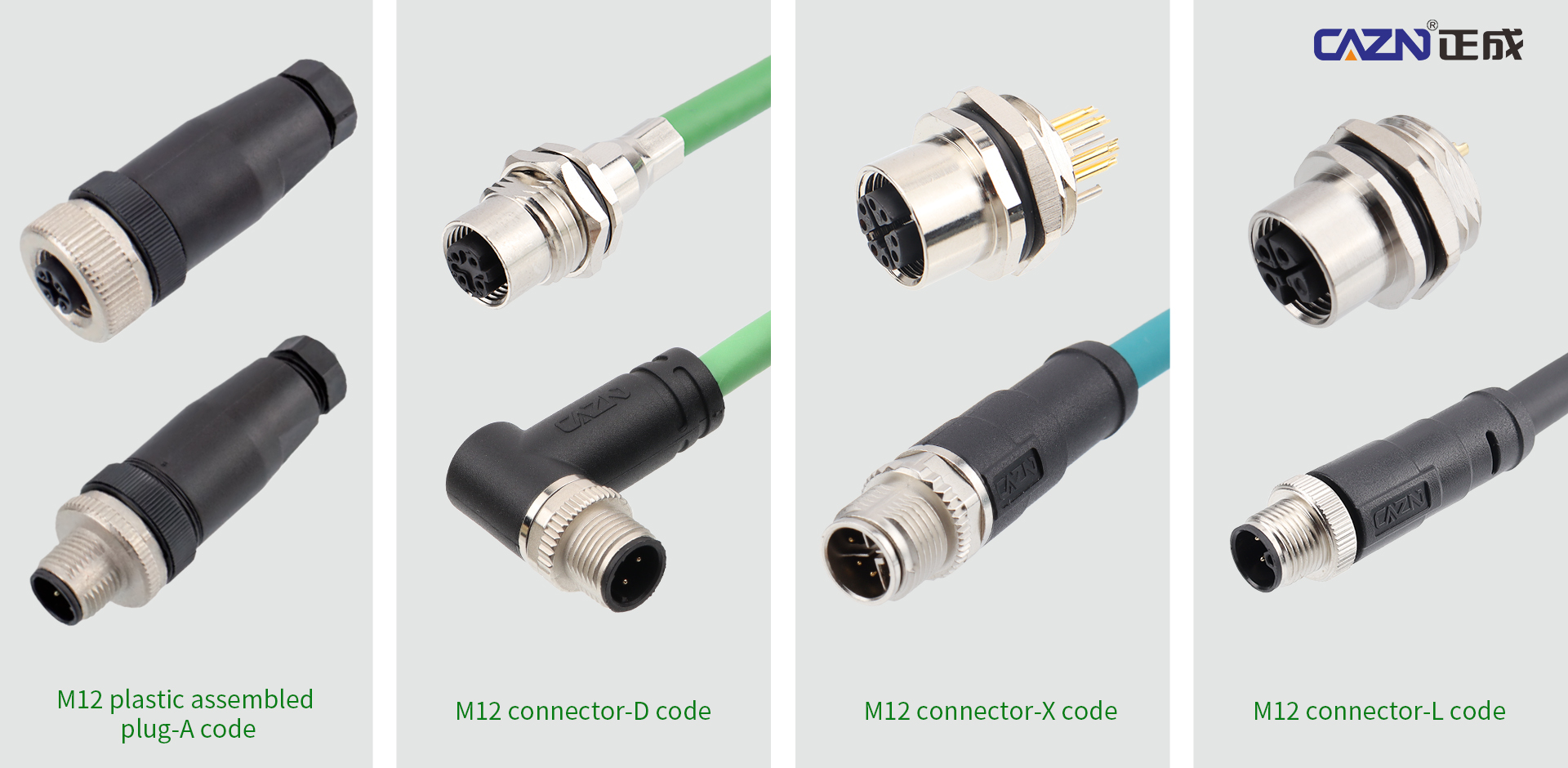

主要通信ネットワーク: 高速イーサネット通信用の M12 X コード コネクタ。金属ネジ式ロック機構と IP67/IP69K 保護を備えています。シールド接地は、システムの EMC 設計要件に従って実装されます。

電源とCANバス: 5ピンまたは8ピン構成のM12 Aコードコネクタ、耐振動性ネジロック、ISO 11898ベースのCAN通信との互換性。

アナログおよび低速信号: M8 丸型コネクタまたはロック基板取り付けコネクタ。信号ケーブルは電源ハーネスから離して配線され、推奨分離距離は少なくとも 200 mm です。

アンテナ接続: GNSS およびワイヤレス データ無線システムは TNC または N タイプのコネクタを使用して、要求の厳しい用途での SMA 接続と比較して振動による緩みのリスクを軽減します。

当社の研究室では、10 ～ 500 Hz のランダム振動試験、IP69K 高圧洗浄試験、±8 kV ESD 接触放電試験を実施しています。これらのテストは、コネクタ自体がさらなる信号干渉源にならないことを確認するのに役立ちます。

2.3 エッジ コンピューティング層: アルゴリズムとハードウェア エンジニアリングの調整

オンボードのエッジ コンピューティング ユニットは、CPU、NPU、GPU などの異種コンピューティング リソースを統合し、CAZN 独自のソフトウェア機能をサポートします。

マルチセンサー フュージョン測位エンジン: 密結合した GNSS/INS 統合と LiDAR オドメトリにより、密集した樹冠の下や温室内など、衛星信号が利用できない場合でも測位パフォーマンスを維持できます。目標は、指定された動作条件下でセンチメートルレベルの位置決めを 30 分以上維持することです。

作物認識およびセグメンテーション モデル: 主食作物、果物、野菜、商品作物向けにトレーニングされた軽量モデルは、アプリケーション固有の認識とセグメンテーションをサポートし、OTA アップデートにより継続的なモデルの改善が可能になります。

機能安全監視モジュール: システムは、センサーの健全性、データの鮮度、コネクタの状態をリアルタイムで監視します。異常が検出されると、適切な低下動作モードがトリガーされるか、安全停止が開始されます。

2.4 クラウドと運用管理層

クラウド プラットフォームは、マップの生成、タスクのディスパッチ、運用データの収集、モデルの更新をサポートします。

農場管理者は、Web またはモバイル インターフェイスを介して、動作軌跡、エリア範囲、異常なアラート、および機器の健全性を監視できます。レポートは圃場、作物の種類、成長期ごとに生成することもでき、運用分析や農場管理の決定をサポートします。

3. スマート農業ソリューションに CAZN を選ぶ理由?

アプリケーション主導のシステム設計: エンジニアリングの制限を補うために過剰なセンサー構成を使用するのではなく、特定の動作条件と機能要件に応じてセンサーの組み合わせを選択します。

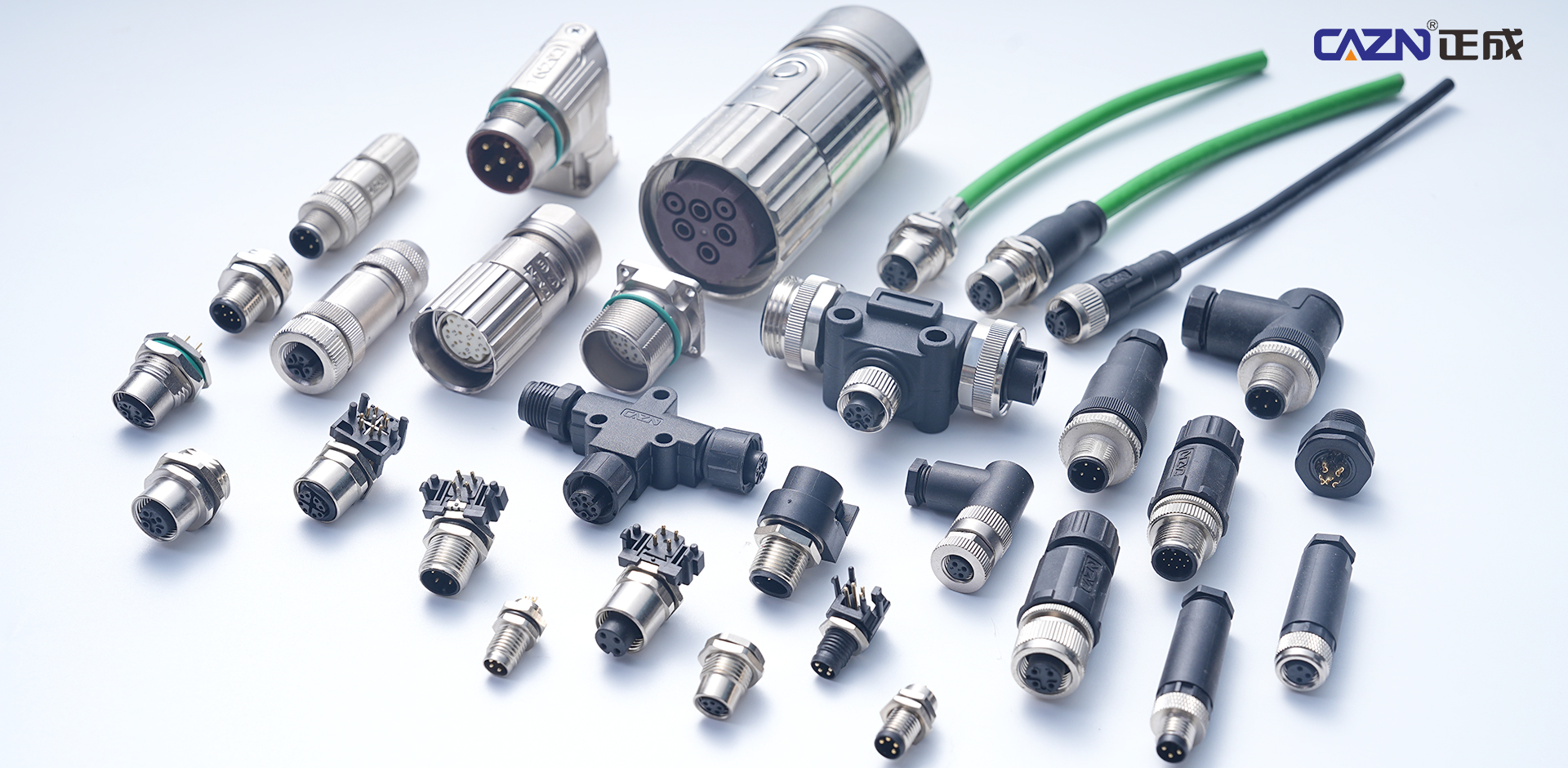

標準化された接続エンジニアリング: CAZN の M12 産業用接続およびワイヤリング ハーネス仕様は、物理層での干渉を抑制し、信頼性の高い認識の基盤を確立するのに役立ちます。

統合されたアルゴリズムとハードウェア開発: 認識、キャリブレーション、ワイヤリング ハーネス設計、およびエッジ コンピューティングは、調整されたエンジニアリング作業を通じて開発および改善され、異なるサプライヤー間の統合ギャップを削減します。

反復可能な導入: 個々の農業 ロボットから車両運用、そして露地から温室まで、当社のソリューションは、多様な農業環境にわたる標準化された導入をサポートするように設計されています。

4. 信頼性の高い長期稼働のための農業ロボットの構築

農業用ロボットの最終的な尺度は、搭載されているセンサーの数ではなく、ぬかるみや過酷な条件下で 1 か月間連続稼働した後にロボットがどれだけ確実に動作するかということです。その位置は安定しており、認識結果は一貫していなければならず、緊急ブレーキは誤作動することなく正しく反応する必要があります。

CAZN の包括的なスマート農業ソリューションは、センサーの選択、信頼性の高い接続、エッジ コンピューティング、インテリジェントな制御を統合アーキテクチャに統合する体系的なエンジニアリングを通じてこれらの課題に対処します。

CAZN は、センサーの量だけではなくエンジニアリングの一貫性に重点を置くことで、農業オートメーションの信頼性と拡張性を高め、実際の農業環境に適応できるように取り組んでいます。
