カズン | M8 6 ピン A コード コネクタ

M8 6 ピン A コード コネクタは、IEC 61076-2-104 に準拠したコンパクトな産業用相互接続ソリューションです。スペースに制約のあるアプリケーションでのマルチ信号伝送用に設計されており、M8 × 1 ネジ式ロック機構と、B コードまたは D コードの M8 コネクタとの誤嵌合を防止する A コード キーイングを備えています。その主な利点は、コンパクトな M8 フォーム ファクター内で 6 つの独立した信号回路を確実に伝送できることです。

主要な電気仕様

ピン数: 6 ピン、A コード

定格電圧：AC/DC30V

定格電流: 接点あたり 1.5 A。接触抵抗 ≤ 5 mΩ;総電流は 4 A を超えません。接点間隔が狭くなっているため、6 ピン バージョンの定格電流は 3 ピンおよび 4 ピン モデルより低くなります。

保護等級: 適切に嵌合およびロックされた場合は IP67 となり、指定された条件下で粉塵の侵入や一時的な浸水に対する保護を提供します。

ワイヤゲージ: 通常は 0.14 mm² (26 AWG) ですが、0.25 mm² (24 AWG) も利用可能です。

動作温度: -40°C ～ +80°C

コンタクト: 金メッキ銅、嵌合サイクル寿命は少なくとも 500 サイクル。

構造: シールド付きバージョンとシールドなしバージョンがあります。

配線構成

ワイヤ色の略語: BN = ブラウン、WH = ホワイト、BU = ブルー、BK = ブラック、GY = グレー、PK = ピンク。

オスとメスの接点レイアウトは互いに鏡像になります。 A コード キーイング機能は誤った嵌合を防止し、コネクタは B コードまたは D コード M8 コネクタではなく、互換性のある 6 ピン M8 A コード コネクタとのみ嵌合できます。

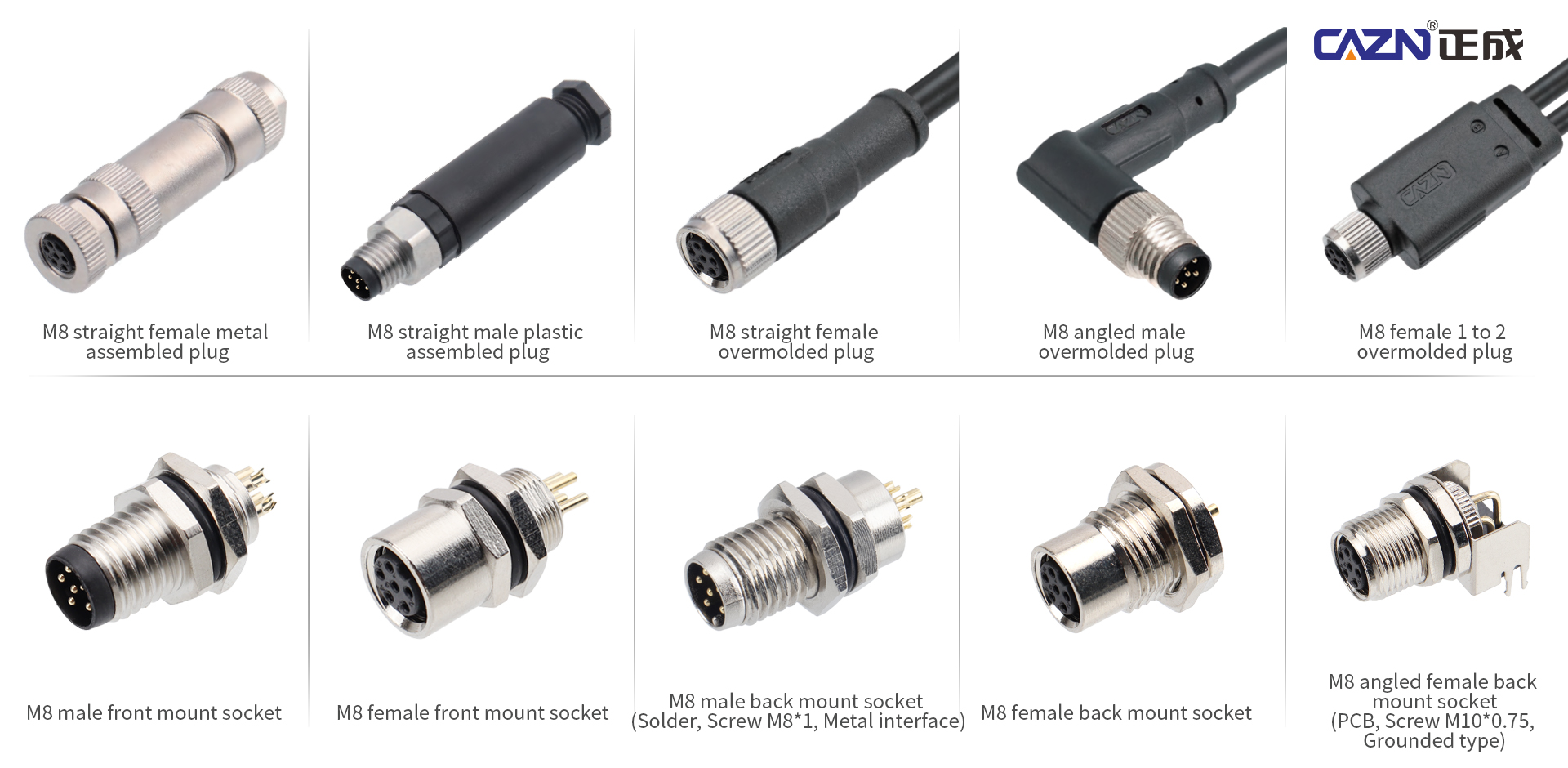

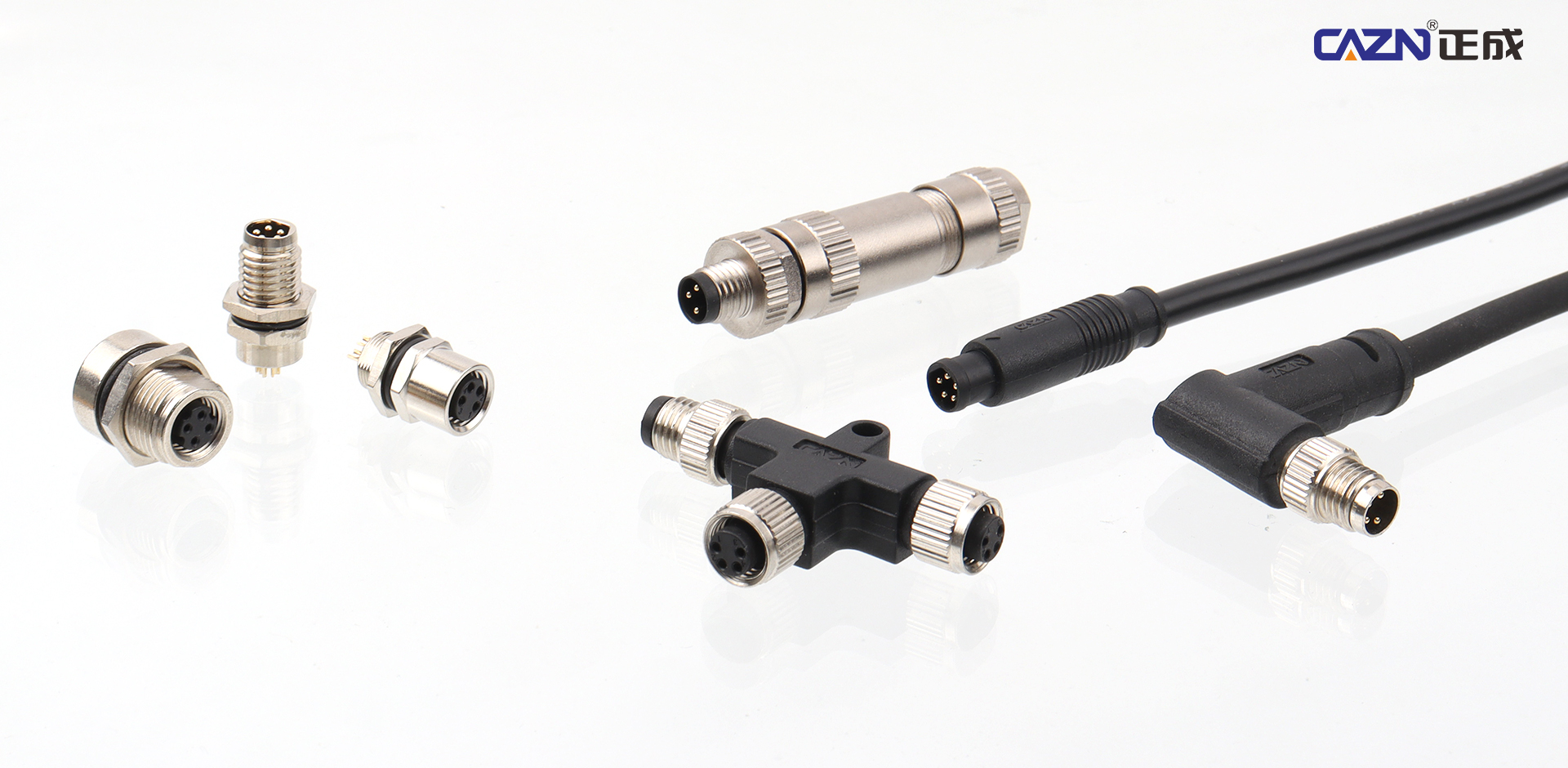

利用可能なコネクタ構成

成形ケーブル タイプ: ストレートまたは 90 度の角度のコネクタと PVC または PUR ケーブルが利用可能です。ケーブルとコネクタは工場で一体成型されており、最も一般的な構成です。

フィールド配線可能タイプ: 射出成形を使用せずに現場で配線できるように設計されており、試運転、トラブルシューティング、メンテナンスに適しています。

パネルマウント レセプタクル: フロントマウントまたはリアマウントのパネル構成のほか、機器の回路基板に直接統合するための PCB 表面実装 (SMD) およびはんだピン バージョンも用意されています。

オスバージョンとメスバージョン: さまざまな接続要件を満たすために、オス接点 (ピン) またはメス接点 (ソケット) が用意されています。

代表的な用途

M8 6 ピン A コード コネクタは、低電力信号用の高密度インターフェイスであり、一般的に次の用途に使用されます。

• コンパクトなロータリエンコーダ

• マルチチャンネルセンサーと測定プローブ

• 小型産業用カメラと静電気除去装置

• 複数信号収集用のIO-Linkモジュール

• 設置スペースが非常に限られた機器内の信号接続

• 小型アクチュエータ用信号インターフェース

• 大型の M12 マルチピン コネクタに代わる小型のコネクタが好まれるマルチチャネル信号相互接続

CAZN M8 6 ピン A コード コネクタによる信頼性の高い信号伝送

コンパクトなマルチ信号インターフェイスとして、M8 6 ピン A コード コネクタは、小型エンコーダ、IO-Link モジュール、精密測定機器に最適です。 CAZN のコネクタ シリーズは IEC 61076-2-104 規格に準拠しており、環境耐久性との互換性のバランスを保ちながら、信頼性の高い電気的性能と耐振動性を実現する金メッキ接点を備えています。

CAZN は、サンプル テスト、コネクタ選択ガイダンス、およびカスタマイズされたワイヤリング ハーネス サービスを提供し、お客様が統合ソリューションを通じて機器信号の相互接続要件に対処できるように支援します。
